产品描述
相关下载
信息更新：

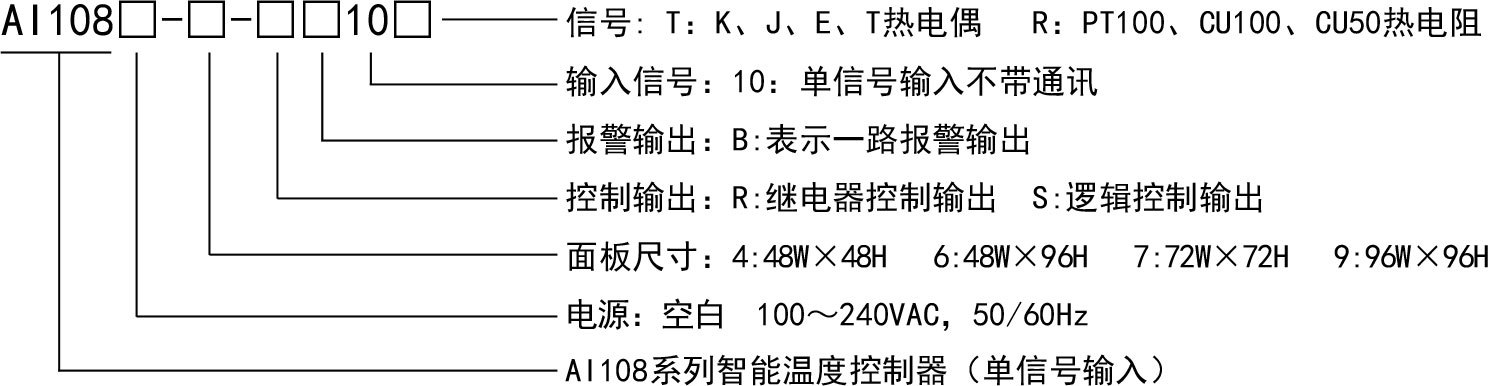

型号说明
型号种类
| 型号 | 版本 | 面板尺寸 | 报警点数 | 主控输出 | 输入类型 | 工作电源 | 编码 |
| AI108-4/6/7-R/SB10-R | A版 | 4:48W×48H 6:48W×96H 7:72W×72H | 1路 | S:逻辑输出 R:继电器输出 | R:PT100、CU100、CU50热电阻 | AC/DC 100～240V | C0087AI01 |
| AI108-4/6/7-R/SB10-T | T:K、J、E、T热电偶 | C0087AI01 | |||||
| AI108-9-R/SB10-R | 9:96W×96H | R:PT100、CU100、CU50热电阻 | C0095AI01 | ||||
| AI108-9-R/SB10-T | T:K、J、E、T热电偶 | C0095AI01 |
技术参数
| 采样速度 | 2 次每秒 |
| 继电器容量 | AC 250V /3A 额定负载寿命大于 10 万次 |
| 供电电源 | AC/DC 100～240V （85-265V） |
| 整机功耗 | < 6VA |
| 周围环境条件 | 室内使用，温度:0~50℃ 无结露，湿度:<85%RH，海拔小于2000m |
| 存贮环境 | -10~ 60℃，无结露 |
| 固态继电器输出 | DC 24V 脉冲电平，带载 <30mA |
| 绝缘电阻 | 输入、输出、电源对机壳>20MΩ |
| 静电放电 | IEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.Criteria B |
| 脉冲群抗扰度 | IEC/EN61000-4-4 ±2KV perf.Criteria B |
| 浪涌抗扰度 | IEC/EN61000-4-5 ±2KV perf.Criteria B |
| 电压暂降及短时中断抗扰度 | IEC/EN61000-4-29 0% ～ 70% perf.Criteria B |
| 隔离耐压 | 信号输入与输出及电源 AC3000V 1min，60V 以下低压电路之间 AC500V，1min |
| 整机重量 | 约 400g |
| 机壳材质 | 外壳与面板基架 PC/ABS(难燃度 UL94V-0) |
| 面贴材质 | PET(F150/F200) |
| 停电数据保护 | 10年，可写数据次数 100 万次 |
| 面板防护等级 | IP65(IEC60529) |
| 安全标准 | IEC61010-1 过电压分类Ⅱ，污染等级 2，等级Ⅱ（加强绝缘） |

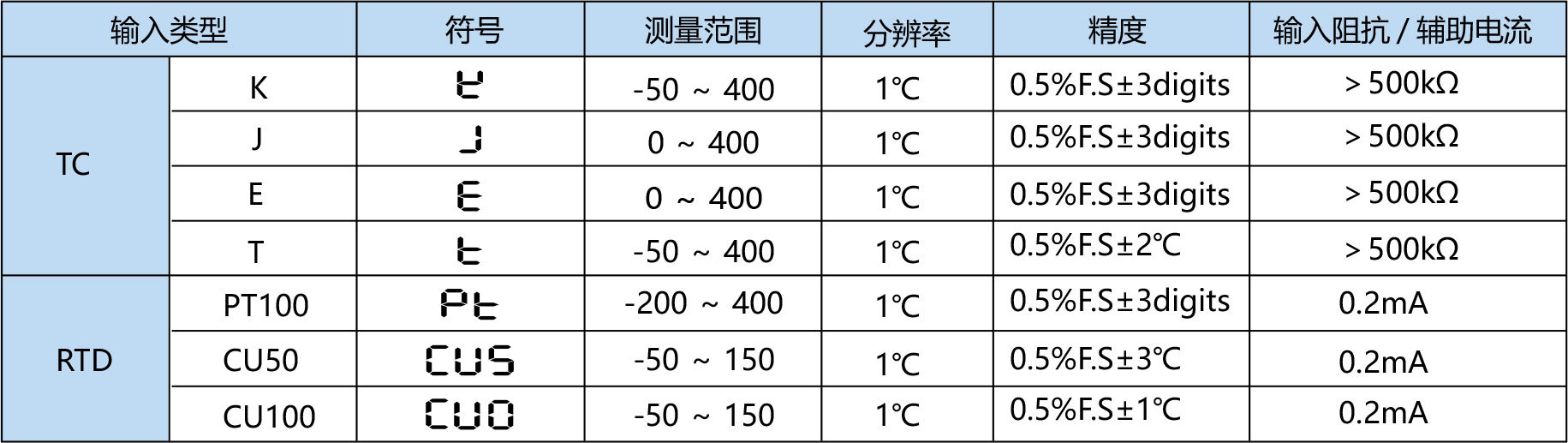

输入信号表

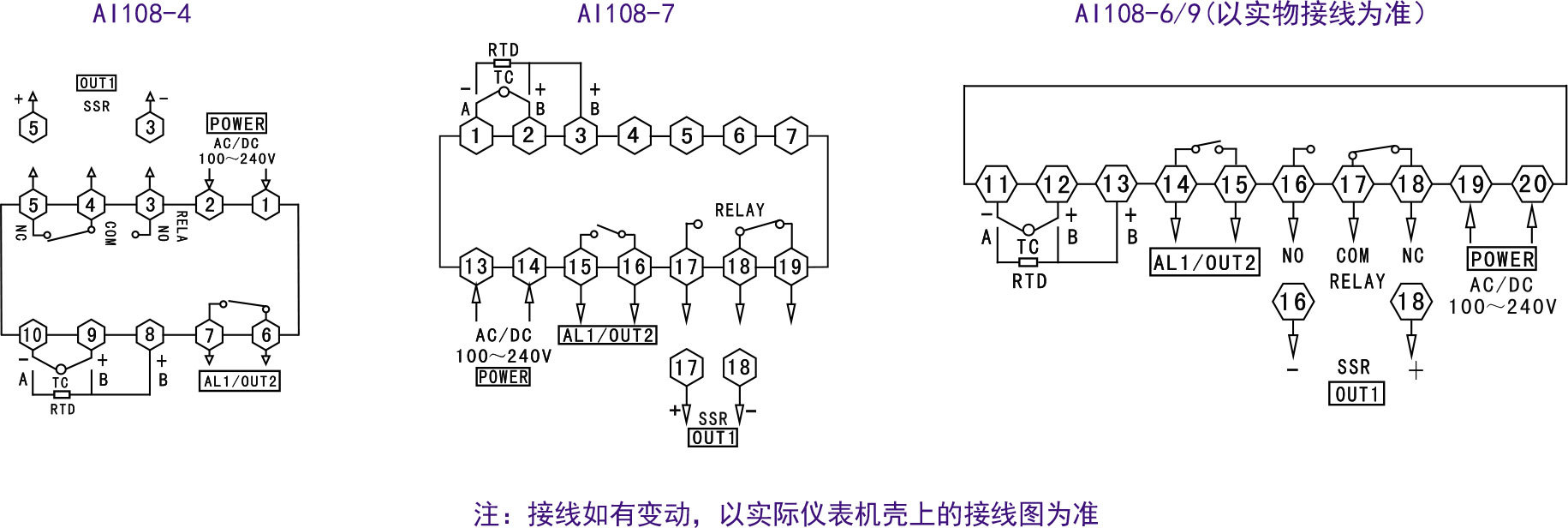

接线图

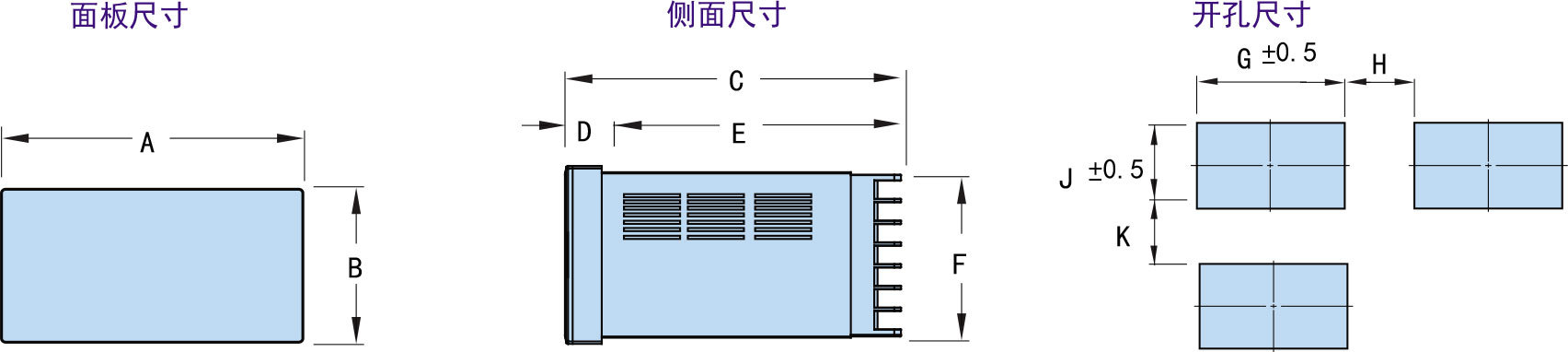

外观及安装尺寸(单位:mm)
| 型号 | A | B | C | D | E | F | G | H（Min） | J | K（Min） |
| 4:(48*48) | 48 | 48 | 97.5 | 6.5 | 91 | 45 | 45.5 | 25 | 45.5 | 25 |
| 6:(96*48) | 48 | 96 | 97.5 | 9 | 88.5 | 89.5 | 45 | 25 | 92 | 25 |
| 7:(72*72) | 72 | 72 | 97.5 | 9 | 88.5 | 67 | 67.5 | 25 | 67.5 | 25 |
| 9:(96*96) | 96 | 96 | 97.5 | 9 | 88.5 | 91.5 | 92 | 25 | 92 | 25 |
