N320A系列通信转换器

零售价

市场价

RS485双串口，上行COM1连接上位机，下行COM2连接下位机 1网口1串口，上行网口连接上位机，下行COM2连接下位机 COM2内置Master主机功能，可最大连接36台下位机从机设备，并智能进行数据重组，将36台设备中的主要读写数据按顺序重组排列，方便上位机只使用少量指令进行一次性读写，减少指令对PLC等上位机系统的占用，降低编程人员工作量，提高效率。 DC24V供电和AC220V供电可选导轨式安装支持与本公司产品进行拼接式安装，减少接线

产品分类：通信网关

关键词：

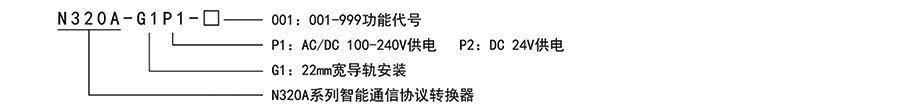

型号说明

型号种类

产品型号	安装方式	电源	上行接口	下行接口	数据	编码
N320A-G1P2-001	G1	P2	C0	C0	A	B0225N320A01
N320A-G1P2-002	G1	P2	C0	C1	A	B0245N320A01
N320A-G1P2-003	G1	P2	C0	C2	A	B0270N320A01
N320A-G1P2-004	G1	P2	E1	C0	A	B0310N320A01
N320A-G1P2-005	G1	P2	E1	C1	A	B0335N320A01
N320A-G1P2-006	G1	P2	E1	C2	A	B0355N320A01
N320A-G1P2-007	G1	P2	E1	C0	B	B0260N320A01
N320A-G1P2-008	G1	P2	E1	C1	B	B0280N320A01
N320A-G1P2-009	G1	P2	E1	C2	B	B0300N320A01

通信输出模块代号说明

代号	名称	功能说明
C0	RS485通信	无隔离RS485通信模块
C1	RS485通信	光电隔离RS485通信模块
E1	单网口TCP协议	单个RJ45网络接口，ModbusTCP通信协议
A	数据重组功能	Modbus 数据转换及寄存器重组功能
B	数据转换功能	ModbusTCP转ModbusRTU数据转换无重组功能

技术参数

直流工作电源	DC 24(18-36V)
交流工作电源	AC/DC 100-240V 50/60Hz
功耗	<3W
静电放电	IEC/EN61000-4-2 Contact ±4KV/Air ±8KVperf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-42KVperf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5±2KV perf.Criteria8(仅交流工作电源)
工作温度范围	-20~60℃
工作湿度范围	0~85%(无冷凝)

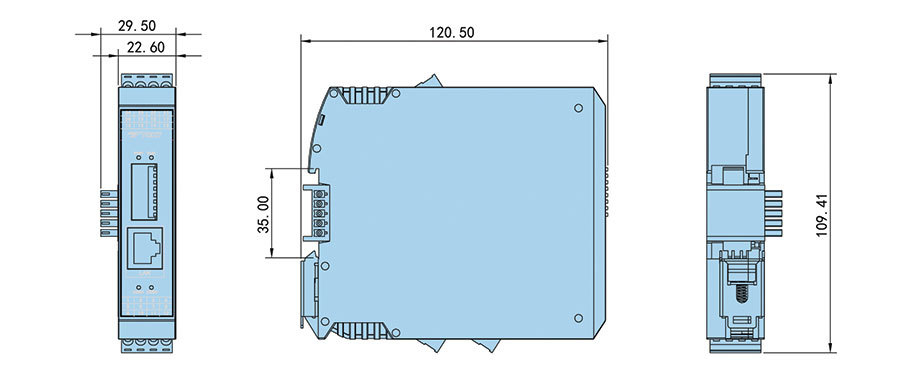

尺寸	109.4H22.6W120.5L
输入输出电源隔离耐压	AC 2000V1分钟
串行接口	RS485.Modbus-RTU 协议
以太网接口	RJ485.Modbus-RTU 协议
