DP4系列四位半高速采样电压电流表
重量
数量
-
+
库存
隐藏域元素占位
上一个
产品描述
相关下载
信息更新：

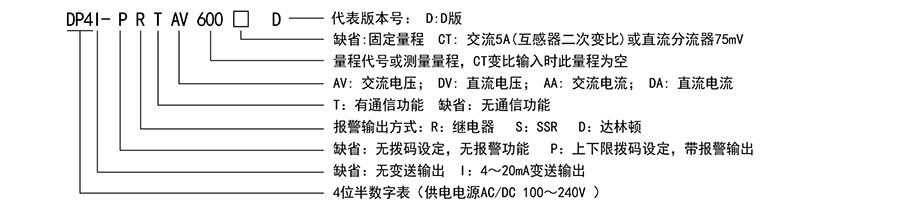

型号说明
型号种类
| 型号 | 类型 | 报警功能 | 变送功能 | 通讯功能 | 常规量程 | 编码 |
| DP4-AV/DV/DA/AA□(D) | 常规型 | 无 | 无 | 无 | AV交流电压/DV直流电压:0.2/2/20(10)/200(100)/600V DA直流电流/AA交流电流:2mA/20mA/200mA/2A | A0800DP03 |
| DP4I-AV/DV/DA/AA□(D) | 无 | 无 | 无 | A0970DP03 | ||
| DP4-TAV/DV/DA/AA□(D) | 无 | 4-20mA | RS485 | A1100DP03 | ||
| DP4I-TAV/DV/DA/AA□(D) | 无 | 4-20mA | RS485 | A1300DP03 | ||
| DP4-PRAV/DV/DA/AA□(D) | 上限、中间值、下限 | 无 | 无 | A1200DP03 | ||
| DP4I-PRAV/DV/DA/AA□(D) | 无 | 无 | A1400DP03 | |||
| DP4-PRTAV/DV/DA/AA□(D) | 4-20mA | RS485 | A1500DP04 | |||
| DP4I-PRTAV/DV/DA/AA□(D) | 4-20mA | RS485 | A1800DP04 | |||
| DP4-DA/AACT(D) | 常规型 | 无 | 无 | 无 | AACT:交流5A或互感器二次变比5A DACT:直流电流分流器75mV | A0800DP03 |
| DP4I-DA/AACT(D) | 无 | 无 | 无 | A0970DP03 | ||
| DP4-TDA/AACT(D) | 无 | 4-20mA | RS485 | A1100DP03 | ||
| DP4I-TDA/AACT(D) | 无 | 4-20mA | RS485 | A1300DP03 | ||
| DP4-PRDA/AACT(D) | 上限、中间值、下限 | 无 | 无 | A1200DP03 | ||
| DP4I-PRDA/AACT(D) | 无 | 无 | A1400DP03 | |||
| DP4-PRTDA/AACT(D) | 4-20mA | RS485 | A1500DP04 | |||
| DP4I-PRTDA/AACT(D) | 4-20mA | RS485 | A1800DP04 |
技术参数
| 输入信号 | 输入阻抗 | 具体见各量程说明 |
| 过载能力 | 最大1.2倍过载量程 | |
| 刷新速度 | 2.5~10次/sor51.2us/次 | |
| 测量精度 | 200V/A 以下:0.1%FS 200V/A以上:0.2%FS | |
| 变送输出 | 输出类型 | 4~20mA |
| 带载能力 | 600Ω max | |
| 输入精度 | 0.5%FSor0.2%FS | |
| 分辨率 | 0.01mA 12位DA | |
| 继电器输出 | 带载能力 | 3A/250V AC |
| 电气寿命 | 10万次 | |
| 机械寿命 | 100万次 | |
| 通讯 | 通讯协议 | RS485 Modbus-RTU |
| 波特率 | 4800bps,9600bps其它可订做 | |
| 供电电源 | 功耗 | ≤5W |
| 电压 | 100~240V DC/AC 50/60HZ | |
| 防护等级 | 面板 | IP54 |
| 机身 | / | |
| 工作环境 | 工作环境 | 0~50℃<85%RH |
| 存储环境 | -20~60°C<85%RH | |
| 结构 | 振动，堆放 | 10~55HZ X\Y\Z 0.75mm |
| 螺丝扭力 | 0.74n.m~0.9n.m | |
| 安全 | 抗电强度 | 2000V AC 50/60HZ 1分钟 |
| 绝缘电阻 | 100MΩ DC 500V | |
| EMC | 静电放电 | 3级 |
| 脉冲群抗扰度 | 4级 各模式±4000VP-P | |
| 雷击浪涌 | 3级 N-L ±2000V | |
| 周波跌落 | 3级 |
各量程参数列表
(*号为H高阻抗产品适用量程，并只做直流产品)
| 测量类型 | 量程 | 分辨力 | 输入阻抗 | 精度等级 |
| 电压信号 | 20mV | 0.001mV | 1MΩ | ±0.1%F.S ±3Digits |
| 200mV | 0.01mV | 1MΩ | ±0.1%F.S ±3Digits | |
| 2V | 0.1mV | 1.2MΩ | ±0.1%F.S ±3Digits | |
| 20V | 1mV | AV1.2MΩ/DV2MΩ | ±0.1%F.S ±3Digits | |
| 200V | 10mV | 12MΩ | ±0.1%F.S ±3Digits | |
| 600V | 100mV | 12MΩ | ±0.2%F.S ±3Digits | |
| 电流信号 | 2mA | 10nA | 200Ω | ±0.1%F.S ±3Digits |
| 20mA | 1uA | 20Ω | ±0.1%F.S ±3Digits | |
| 200mA | 10uA | 2Ω | ±0.1%F.S ±3Digits | |
| 2A | 100uA | 0.1Ω | ±0.1%F.S ±3Digits | |
| AC 5A及以上 | 1mA | 2mΩ | ±0.2%F.S ±3Digits | |
| DC 2A以上 | 1mA | ＞1MΩ | ±0.2%F.S ±3Digits |
注:需要测量电压大于600V时，经100V变比电压互感器变比为AC0~100V输入，仪表可设置显示变比。
