    DM、DE系列三位半四位半面板表

    零售价

    市场价

    经典全硬件设计，更稳定可靠 具有丰富的量程选择 超薄面板设计
    产品分类： 电工仪表

    关键词：

    控制仪表

    淘宝店购买
    天猫店购买
    京东店购买
    产品咨询
    相关产品

    重量

    数量
    -
    +

    库存

    加入购物车
    立即购买

    隐藏域元素占位

    上一个

    DK系列三位半电压电流表

    下一个

    无

    产品描述 相关下载

    信息更新：

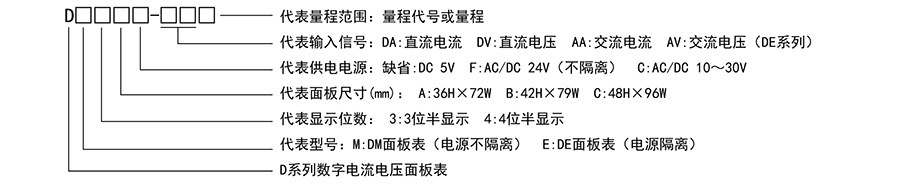

    型号说明



    型号种类

    型号工作电压最大位数常规量程编码
    DM3□-DV/DA□DC 5V3位半

    AA:2mA/20mA/200mA/2A/20A/200A

    AV:0.2V/2V/20V/200V/600V
    DA:2mA/20mA/200mA/2A/20A/200A

    DV:0.2V/2V/20V/200V/600V(特殊量程需订做)

    		B0080DM01
    DM3□F-DV/DA□DC 24VB0108DM01
    DM3□C-DV/DA□AC/DC 10~30VB0130DM01
    DM4C-DV/DA□DC 5V4位半B0183DM01
    DM3A-DV/DA□AC/DC 10~30V3位半B0110DE01
    DM3A-AA/AV□B0110DE04
    注:DM系列只做直流量程信号，DE系列交流电流量程只做AC 2A以下，AC2A以上需特殊订做



    技术参数

    输入参数具体见各量程参数说明
    精度

    三位半:±0.5%F.S±2Digits

    四位半:±0.2%F.S±2Digits

    A/D转换双重积分
    采样速度约2.5次/秒
    输入阻抗具体请见量程参数列表
    显示范围0~±19999，小数点可通过内PCB板跳针切换
    显示三位半或四位半红色0.56寸数码管
    显示溢出“-1”or“1”(3½):“0000”or“-0000”(4½)LED闪动
    使用环境0℃~50℃ 35~85%RH
    存储环境-20℃~60℃ 35~90%RH
    电源

    DC5V±10% ≤70mA(3½)；DC5V±0.2V80mA(4½)

    注:本产品采用非隔离电源供电，当多台仪表共用电源时，需考虑信号共地问题

    消耗功率≤3W
    耐压强度AC 1500v 1min 50Hz
    绝缘阻抗100MΩ DC 500V
    外型尺寸具体请见安装尺寸图
    震动扫频振动:10~50HZ
    重量0.5kg



    各量程参数列表

    测量类型量程输入方式分辨力输入阻抗三位半精度等级四位半精度等级
    电压信号20mV直接输入0.01mV20KΩ±0.5%F.S ±2Digits±0.2%F.S ±2Digits
    200mV直接输入0.1mV200KΩ±0.5%F.S ±2Digits±0.2%F.S ±2Digits
    2V直接输入1mV2MΩ±0.5%F.S ±2Digits±0.2%F.S ±2Digits
    20V直接输入10mV2MΩ±0.5%F.S ±2Digits±0.2%F.S ±2Digits
    200V直接输入100mV2MΩ±0.5%F.S ±2Digits±0.2%F.S ±2Digits
    600V直接输入1V5.1MΩ±1.0%F.S ±2Digits±0.5%F.S ±2Digits
    电流信号2mA直接输入0.001mA100Ω±0.5%F.S ±2Digits±0.2%F.S ±2Digits
    20mA直接输入0.01mA10Ω±0.5%F.S ±2Digits±0.2%F.S ±2Digits
    200mA直接输入0.1mA1Ω±0.5%F.S ±2Digits±0.2%F.S ±2Digits
    2A直接输入1mA0.2Ω±0.5%F.S ±2Digits±0.2%F.S ±2Digits
    DC 2A以上DC 0~75mV输入(变比显示)10mA100KΩ±0.5%F.S ±2Digits±0.2%F.S ±2Digits
    注:需要测量电压大于600V时，经100V变比电压互感器变比为AC 0~100V输入，仪表显示变比值。

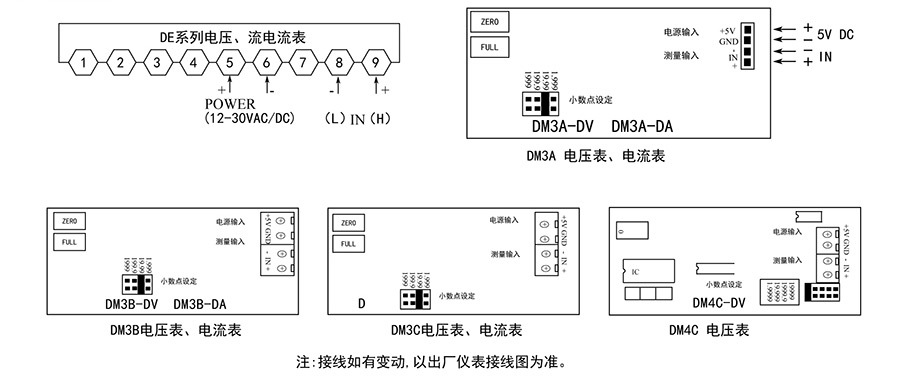

    接线图

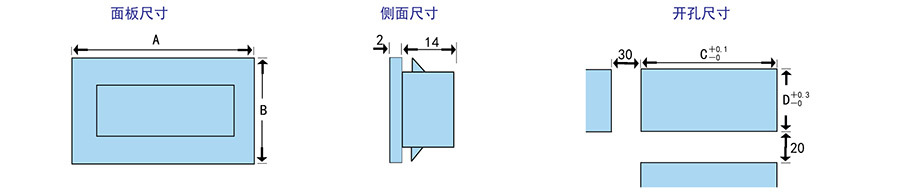

    外观及安装尺寸(单位:mm)

    型号ABCD
    DM-A72366933.5
    DM-B79427639.5
    DM-C96489345.5
    DE72366933.5
