编号 :

DL系列智能电压电流表

零售价

市场价

四位半显示高分辨率、高精度测量显示单表多通道输入：电压表：6V,60V,600V;2V,20V,200V;1V,10V,100V; 电流表：2A,0.2A,0.02A;5A;75mV; 两路开关量输入（DI），可选两路报警输出，4～20mA变送输出，RS485通信功能交流直流通用测量，无需区分交直流输入信号自由切换输入通道及量程，交流有效值测量，直流有±极性显示

产品分类：电工仪表

关键词：

控制仪表

天猫商城京东商城

产品咨询

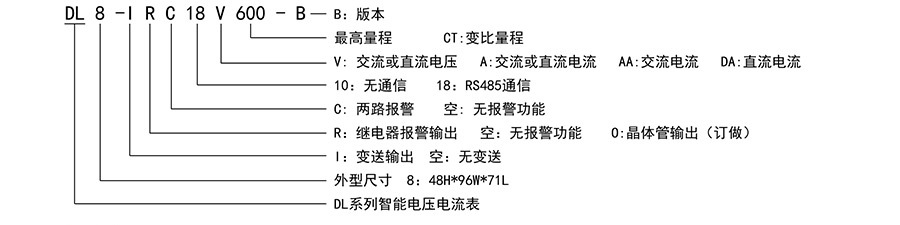

型号说明

型号种类

型号	报警输出	变送输出	RS485通信	DI输入功能	输入量程	编码
DL8-IRC18V600	两路报警	4~20mA	有	有	IN1:6V,IN2:6OV.IN3:600V	B0490DL01
DL8-IRC18V200	两路报警	4~20mA	有	有	IN1:2V,IN2:20V.IN3:200V	B0490DL01
DL8-IRC18V100	两路报警	4~20mA	有	有	IN1 :1V.IN2:1OV.IN3:100V	B0490DL01
DL8-IRC18A2	两路报警	4~20mA	有	有	IN1:2A.IN2:0.2A.IN3:0.02A	B0490DL01
DL8-IRC18AACT	两路报警	4~20mA	有	有	IN1:5A(交流AC)	B0490DL01
DL8-IRC18DACT	两路报警	4~20mA	有	有	IN1:75mV(直流DC)	B0490DL01
DL8-RC18V600	两路报警	无	有	有	IN1:6V,IN2:6OV.IN3:600V	B0410DL01
DL8-RC18V200	两路报警	无	有	有	IN1:2V,IN2:20V.IN3:200V	B0410DL01
DL8-RC18V100	两路报警	无	有	有	IN1 :1V.IN2:1OV.IN3:100V	B0410DL01
DL8-RC18A2	两路报警	无	有	有	IN1:2A.IN2:0.2A.IN3:0.02A	B0410DL01
DL8-RC18AACT	两路报警	无	有	有	IN1:5A(交流AC)	B0410DL01
DL8-RC18DACT	两路报警	无	有	有	IN1:75mV(直流DC)	B0410DL01
DL8-RC10V600	两路报警	4~20mA	无	无	IN1:6V,IN2:6OV.IN3:600V	B0370DL01
DL8-RC10V200	两路报警	4~20mA	无	无	IN1:2V,IN2:20V.IN3:200V	B0370DL01
DL8-RC10V100	两路报警	4~20mA	无	无	IN1 :1V.IN2:1OV.IN3:100V	B0370DL01
DL8-RC10A2	两路报警	4~20mA	无	无	IN1:2A.IN2:0.2A.IN3:0.02A	B0370DL01
DL8-RC10AACT	两路报警	4~20mA	无	无	IN1:5A(交流AC)	B0370DL01
DL8-RC10DACT	两路报警	4~20mA	无	无	IN1:75mV(直流DC)	B0370DL01
DL8-RC10V600	两路报警	无	无	无	IN1:6V,IN2:6OV.IN3:600V	B0280DL01
DL8-RC10V200	两路报警	无	无	无	IN1:2V,IN2:20V.IN3:200V	B0280DL01
DL8-RC10V100	两路报警	无	无	无	IN1 :1V.IN2:1OV.IN3:100V	B0280DL01
DL8-RC10A2	两路报警	无	无	无	IN1:2A.IN2:0.2A.IN3:0.02A	B0280DL01
DL8-RC10AACT	两路报警	无	无	无	IN1:5A(交流AC)	B0280DL01
DL8-RC10DACT	两路报警	无	无	无	IN1:75mV(直流DC)	B0280DL01
DL8-IV600	无	4~20mA	无	无	IN1:6V,IN2:6OV.IN3:600V	B0300DL01
DL8-IV200	无	4~20mA	无	无	IN1:2V,IN2:20V.IN3:200V	B0300DL01
DL8-IV100	无	4~20mA	无	无	IN1 :1V.IN2:1OV.IN3:100V	B0300DL01
DL8-1A2	无	4~20mA	无	无	IN1:2A.IN2:0.2A.IN3:0.02A	B0300DL01
DL8-IAACT	无	4~20mA	无	无	IN1:5A(交流AC)	B0300DL01
DL8-IDACT	无	4~20mA	无	无	IN1:75mV(直流DC)	B0300DL01
DL8-V600	无	无	无	无	IN1:6V,IN2:6OV.IN3:600V	B0215DL01
DL8-V200	无	无	无	无	IN1:2V,IN2:20V.IN3:200V	B0215DL01
DL8-V100	无	无	无	无	IN1 :1V.IN2:1OV.IN3:100V	B0215DL01
DL8-A2	无	无	无	无	IN1:2A.IN2:0.2A.IN3:0.02A	B0215DL01
DL8-AACT	无	无	无	无	IN1:5A(交流AC)	B0215DL01
DL8□-DACT	无	无	无	无	IN1:75mV(直流DC)	B0215DL01

技术参数

供电电源	100~240V AC/DC(85-265V)
测量精度	(计数2000以上)±0.5%F.S±3digits@25±3度测量温漂小于500PPM
分辨率	缺省量程最小单位显示值或12bits
交流频率	AC测量频率范围:45~400Hz 测量精度保证范围:50~100Hz
继电器容量	AC 250V /1A额定负载寿命大于10万次(阻性负载)
整机功耗	＜6VA
周围环境条件	室内使用，温度:0~50℃ 无结露，湿度:<85%RH，海拔小于2000m
存贮环境	-10~60℃,无结露
开关量输入	无源干接点输入
电流输出	DC 4~20m 带载小于500Ω 温漂300PPM
通信接口	RS485接口 Modbus-RTU协议,最多接入30台
绝缘电阻	输入、输出、电源对机壳>20MΩ
静电放电	IEC/EN61000-4-2Contact ±4KV/Air8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4 ±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5 ±2KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0%~70% perf.Criteria B
隔离耐压	信号输入与输出及电源2000VAC 1min
整机重量	约 400g
机壳材质	外壳与面板基架PC/ABS(难燃度UL94V-0)
面贴材质	PET(F150/F200)
停电数据保护	10年，可写数据次数100万次
面板防护等级	IP65(1EC60529)
安全标准	IEC61010-1过电压分类II，污染等级2，等级II(加强绝缘)

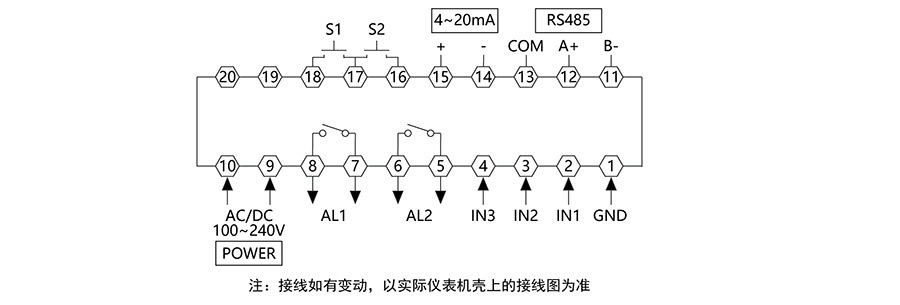

接线图

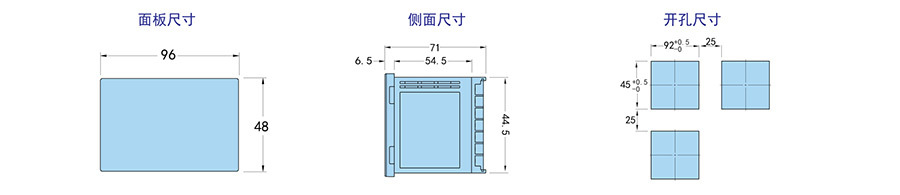

外观及安装尺寸(单位:mm)

型号	A	B	C	D	E	F	G	H（Min）	J	K（Min）
*7:(7272)**	72	72	71	6.5	64.5	67	67	25	67.5	25
*8:(9648)**	96	48	73	6.5	66.5	44	92	25	45	25

编号

文件名

预览

下载

DL系列系列智能电压电流表使用说明书(C版)
