DW系列单相多功能电量仪表

零售价

市场价

电压、电流精度等级为 ±0.5%F.S，电度值精度为 1 级同时测量电压、电流、功率因数、有功功率、无功功率、视在功率、电度7个电参数；真有效值测量输入/输出全隔离具有两路上下限可任意设定的报警具有一路可对任意测量参数进行4～20mA变送输出功能 RS485通信接口，Modbus RTU通信协议显示切换与菜单设置操作方便，运行状态和电度值有掉电保护

产品分类：电工仪表

关键词：

控制仪表

天猫商城京东商城

产品咨询

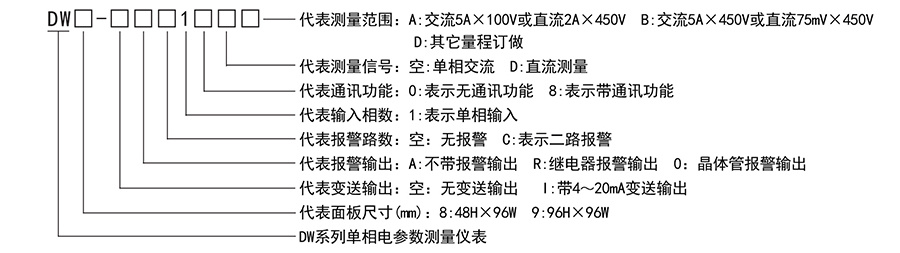

型号说明

型号种类

型号	报警功能	变送工鞥	通讯功能	测量范围	测量参数	编码
DW8/9-A10A/B	无	无	无	AC A:5Ax100V B:5AX450V	电压/电流/有功/无功功率/有功电度/频率/功率因素	B0360DW03
DW8/9-RC10A/B	2	无	无			B0400DW03
DW8/9-RC18A/B	2	无	RS485			B0500DW03
DW8/9-IRC10A/B	2	4~20mA	无			B0460DW03
DW8/9-IRC18A/B	2	4~20mA	RS485			B0560DW03
DW8/9-A10DA/B	无	无	无	DC A:2AX450V B:75mVx450V	电压/电流/功率/电度	B0360DW03
DW8/9-RC10DA/B	2	无	无			B0400DW03
DW8/9-RC18DA/B	2	无	RS485			B0500DW03
DW8/9-IRC10DA/B	2	4~20mA	无			B0460DW03
DW8/9-IRC18DA/B	2	4~20mA	RS485			B0560DW03

技术参数

输入信号	输入电压	单相5~450V 功耗<1VA，DC5~450V
	电压阻抗	≥300KΩ
	输入电流	0.025~5A(1A可订制)功耗<0.4VA，DC0~2A，DC0~75mV
	电流阻抗	<20mΩ
	额定频率	50Hz、60Hz
	测量误差	有功电能:1.0S级无功电能:2级电压、电流:0.5%FS
	测量范围	电流:0.001In~1.2ln 电压:0.01~1.1Un
电气参数	继电器容量	AC250V5A DC24V5A(阻性负载)
	模拟量输出	DC 4~20mA带载<600Ω(DC 24V)
	显示器件	高亮红色数码管
通讯电磁兼容	通讯接口	RS485接口 Modbus RTU通信协议
	波特率	4.8kbps、9.6kbps
	静电	3级接触放电±6000V空气放电±8000V
	脉冲群	4级各模式±4000V_P-P
	周波跌落	3级
	雷击浪涌	4级线对地间±4000V线对线±2000V
环境	工作环境	温度范围:-10℃℃~50℃ 湿度范围:5~90%R.H(不能产生凝露)
	极限条件	-20'℃~55℃
	储存温度	-40℃~65℃
	参与条件	温度:23℃±2℃湿度40%~60%RH
	防震度	10~57Hz(XYZ方向2G/30分钟)
	外壳材料	V0级阻燃PC+ABS，PC面镜
	防护等级	IP65(前面板)
电源	供电电压	AC/DC 100~240V50/60Hz
电源	整机功耗	<5W
安全	耐压强度	2000VAC 50Hz
安全	绝缘电阻	100MQ DC 500V
整机重量		约0.3kg

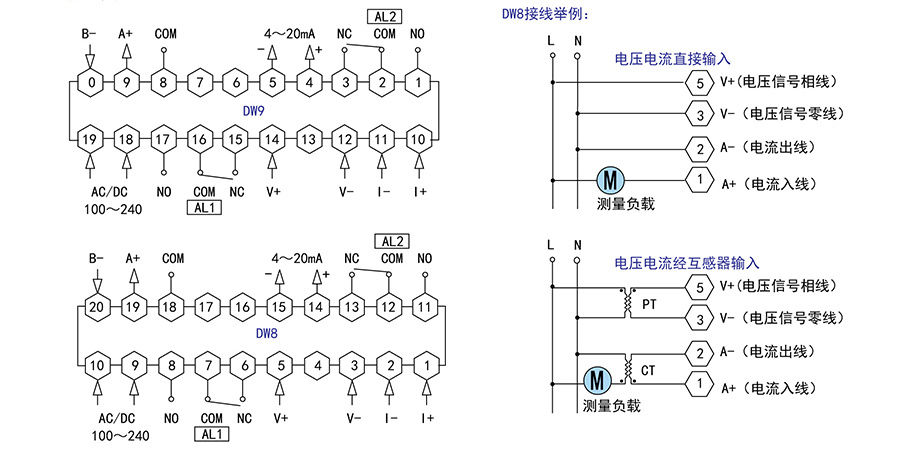

接线图

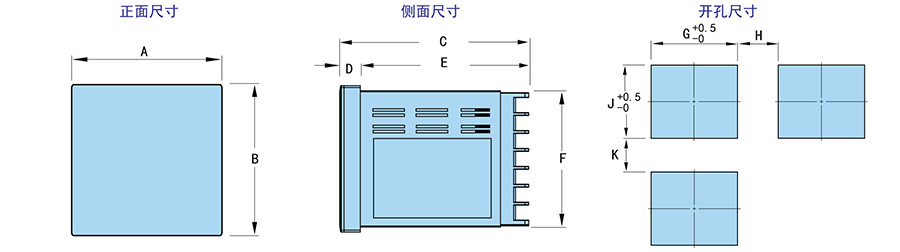

外观及安装尺寸(单位:mm)

型号	A	B	C	D	E	F	G	H（Min）	J	K（Min）
DW8	96	48	97.5	9	88.5	44	92	30	645	25
DW9	96	96	97.5	9	88.5	91.5	92	30	92	25
