编号 :

T522A系列串级控制模块

零售价

市场价

★ 0.5级精度，支持常用工业热电偶或热电阻，mA/V等信号输入 ★ 双回路串联架构，主副回路输入PID串级控制输出 ★ 具有一键自整定主副回路PID参数功能，将复杂调试环节简化适应普通工程师调试 ★ 主副回路温差设置功能 ★ 应用于化学反应釜，给水流量压力控制，光伏真空晶体炉，锅炉蒸汽换热系统等场景。具有响应速度快，抗干扰能力强，控制平稳的优点，适用于大惯性、大滞后对象。

产品分类：温控模块产品展示

关键词：

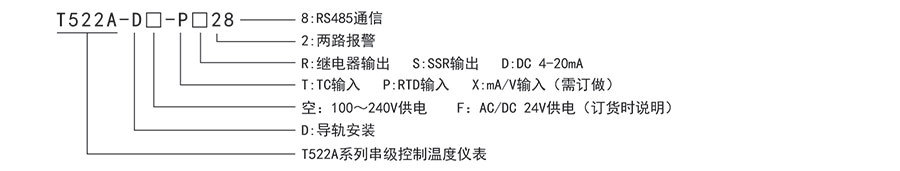

型号说明

T 5 2 2 A - D F - P R 2 8

① ② ③ ④ ⑤ ⑥ ⑦

①名称：T522A系列串级控制温度仪表

②安装方式：D：导轨安装

③供电：空：AC/DC 100~240V供电 F：AC/DC 24V供电（订货时说明）

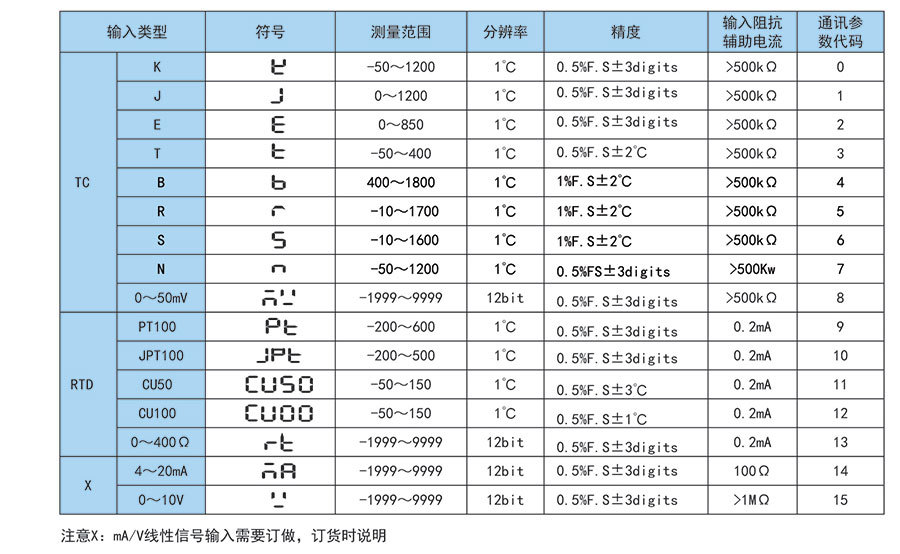

④输入类型：T：TC输入 P：RTD输入 X：mA/V输入（需订做）

⑤主控输出：R：继电器输出 S：SSR输出 D：DC 4~20mA调节输出

⑥报警路数：2：两路报警输出
⑦通讯：8：带RS485通讯

型号种类

产品型号	输入信号类型		主控输出		报警输出	电源供电
产品型号	TC	RTD	4-20mA	SSR	AL	AC/DC 100~240V	DC 24V
T522A-DF-TS28	●			●	●		●
T522A-DF-PS28		●		●	●		●
T522A-D-TS28	●			●	●	●
T522A-D-PS28		●		●	●	●
T522A-DF-TD28	●		●		●		●
T522A-DF-PD28		●	●		●		●
T522A-D-TD28	●		●		●	●
T522A-D-PD28		●	●		●	●
●：标准配置功能

技术参数

采样速度	2 次每秒
继电器容量	AC 250V /3A 额定负载寿命大于10 万次
供电电源	AC/DC100~240V(85-265V)或AC/DC 24V
整机功耗	<6VA
周围环境条件	室内使用，温度:0~50℃ 无结露，湿度:<85%RH，海拔小于2000m
存贮环境	-10~ 60℃，无结露
固态继电器输出	DC 24V 脉冲电平，带载<30mA
电流输出	DC 4~20mA 带载小于 500Q，温漂 250PPM
通信接口	RS485接口，Modbus-RTU协议
绝缘电阻	输入、输出、电源对机壳>20MQ
静电放电	IEC/EN61000-4-2 Contact±4KV /Air±8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5±0.5KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0%~70% perf.Criteria B
隔离耐压	信号输入与输出及电源 1500VAC 1min, 60V 以下低压电路之间 DC500V，1min
整机重量	约 400g
机壳材质	PA66-FR(难燃度 UL94V-0)
面板材质	PVC 胶片与 PEM 硅胶按键
停电数据保护	10年，可写数据次数 100万次
安规标准	IEC61010-1过电压分类1，污染等级2.等级I(加强绝缘)
