T622A系列八路温控模块

零售价

市场价

★ 内置24bit高精度快速采样ADC芯片，0.2级测量精度，支持常用工业热电偶，或常用工业热电阻 ★ 内置TPID微分先知引擎，具有响应速度快，控温稳定，鲁棒性能好的特点 ★ 可选以太网接口支持ModbusTCP协议 ★ 具有加热-冷却双PID控制，自整定PID参数，可选50%或90%整定算法 ★ 具有多通道控制负载功率均匀分配功能 ★ 具有抗50Hz工频干扰能力，针对多路加热的应用场景优化抗干扰性能 ★ 标配RS485接口支持Modbus RTU协议

产品分类：产品展示温控模块重磅推荐

关键词：

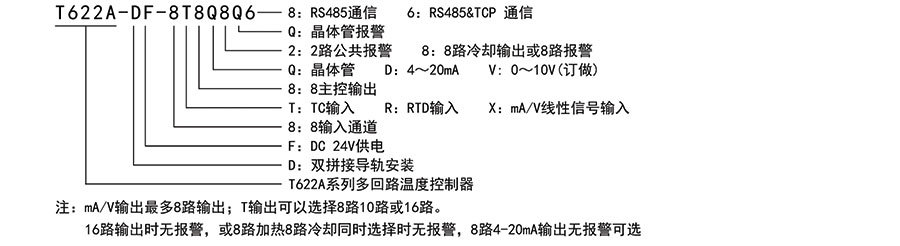

型号说明

T622A - D F - 8T 8 Q 8 Q 6

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①名称：T622A系列多回路温度控制器

②安装方式：D：双拼接导轨安装

③供电：F：DC 24V供电

④输入方式：8R:8路RTD输入 8T：8路TC输入 8X：8路mA/V线性信号输入（订做）

⑤主控输出：8：8路主控输出

⑥输出类型：D：4~20mA输出 Q：NPN晶体管输出 P：PNP晶体管输出

⑦报警路数：2：2路公共报警 8：8路冷却输出或8路报警

⑧报警类型：Q：NPN晶体管报警 P：PNP晶体管报警

⑨通信：6：RS485&TCP通信 8：RS485通信

注：1、4-20mA输出最多8路输出；晶体管输出可以选择8路10路或16路。

2、16路输出时无报警；8路加热8路冷却同时输出时无报警；8路4~20mA输出无报警可选。

型号种类

产品型号	输入信号	控制输出	报警或冷却输出	辅助输出	RS485 通信	TCP 通信
T622A-DF-8T8Q8Q6	8*TC	8*Q	8*Q	无	有	有
T622A-DF-8T8Q2Q6	8*TC	8*Q	无	2*Q	有	有
T622A-DF-8T8Q8Q8	8*TC	8*Q	8*Q	无	有	无
T622A-DF-8T8Q2Q8	8*TC	8*Q	无	2*Q	有	无
T622A-DF-8T2Q6	8*TC	无	无	2*Q	有	有
T622A-DF-8T2Q8	8*TC	无	无	2*Q	有	无
T622A-DF-8T8D6	8*TC	8* 4~20mA	无	无	有	有
T622A-DF-8T8D8	8*TC	8* 4~20mA	无	无	有	无
T622A-DF-8R8Q8Q6	8*RTD	8*Q	8*Q	无	有	有
T622A-DF-8R8Q2Q6	8*RTD	8*Q	无	2*Q	有	有
T622A-DF-8R8Q8Q8	8*RTD	8*Q	8*Q	无	有	无
T622A-DF-8R8Q2Q8	8*RTD	8*Q	无	2*Q	有	无
T622A-DF-8R2Q6	8*RTD	无	无	2*Q	有	有
T622A-DF-8R2Q8	8*RTD	无	无	2*Q	有	无
T622A-DF-8R8D6	8*RTD	8* 4~20mA	无	无	有	有
T622A-DF-8R8D8	8*RTD	8* 4~20mA	无	无	有	无
T622A-DF-8X8Q8Q6	8*mA/V	8*Q	8*Q	无	有	有
T622A-DF-8X8Q2Q6	8*mA/V	8*Q	无	2*Q	有	有
T622A-DF-8X8Q8Q8	8*mA/V	8*Q	8*Q	无	有	无
T622A-DF-8X8Q2Q8	8*mA/V	8*Q	无	2*Q	有	无
T622A-DF-8X2Q6	8*mA/V	无	无	2*Q	有	有
T622A-DF-8X2Q8	8*mA/V	无	无	2*Q	有	无
T622A-DF-8X8D6	8*mA/V	8* 4~20mA	无	无	有	有
T622A-DF-8X8D8	8*mA/V	8* 4~20mA	无	无	有	无
DEKW3.81-5P-BUS1	DIN导轨安装底座连接器，有需要时选购，可将模块进行多块拼接，每台模块用量为2片
DEKW3.81-5P-BUS2	底座接线端子，有需要时选购，每拼接一整套时用量1片

技术参数

主控输出类型	晶体管集电极开路输出或4~20mA可选
晶体管输出容量	@25℃ DC 24V最大100mA 环境温度每上升10℃电流降额 8mA 耐压:100V
电流电压输出带载	4~20mA带载小于500欧，V:DC 0~10V.1~10V 输出负载应大于10kΩ 线性度0.2%
显示更新	2 次每秒每通道(采样速度大于 80次每秒)
供电电源	DC 24V
整机功耗	2W 无输出;24V晶体管输出最大40W;4~20mA 输出最大 6W
周围环境条件	室内使用，温度:0~50℃ 无结露，湿度:<85%RH，海拔小于2000m
存贮环境	-10～60°C,无结露
通信接口	RS485接口，Modbus-RTU 协议
绝缘电阻	输入、输出、电源对机壳>20MQ
静电放电	IEC/EN61000-4-2 Contact±4KV /Air±8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5±0.5KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0%~70% perf.Criteria B
隔离耐压	信号输入与电源 500V AC 1min
整机重量	约 400g
机壳材质	外壳与面板基架 PA66(难燃度 UL94V-0)
面贴材质	PC 胶片与 PEM 硅胶按键
停电数据保护	10年，EEPROM 写次数大于100亿次

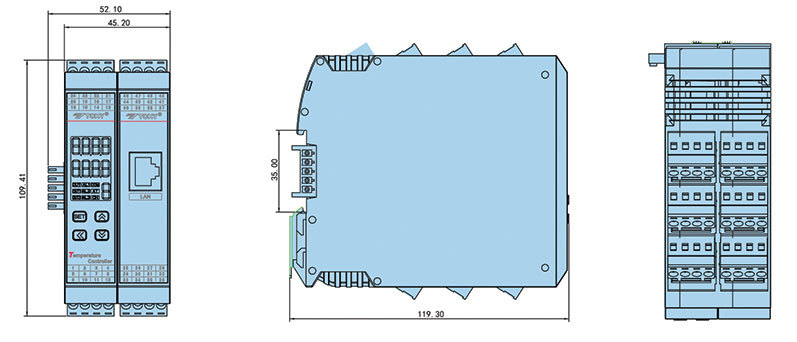

外观及安装尺寸(单位:mm)
