编号 :

T523B|T323B|T323C系列四路温控模块

零售价

市场价

★ 专业型，质保三年 ★测量精度0.1级/0.5级，可选热电偶或三线式热电阻。 ★四路独立控温，可同时对四个独立温区进行控制，各通道互不干扰，支持独立设定目标温度、PID参数及控制策略，适用于多工艺段协同控温需求 ★可选SSR驱动输出、NPN驱动输出、RS485通信等功能 ★多种PID控制算法可供选择，且具有自整定功能 ★T323B支持热电偶测量，或热电阻测量，0.5级精度，LED显示 ★T323C支持热电偶测量，或热电阻测量，0.5级精度，无LED显示 ★T523B支持热电阻测量，0.1级精度，LED显示

产品分类：温控模块产品展示

关键词：

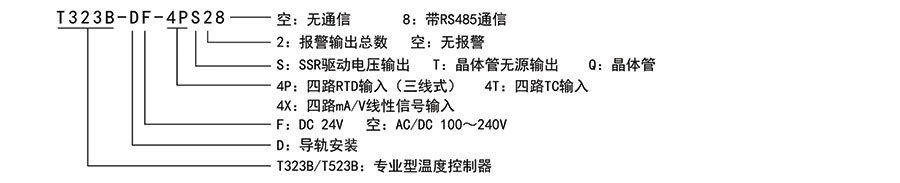

型号说明

T323B - D F - 4 P S 2 8

① ② ③ ④ ⑤ ⑥ ⑦

①名称：四路专业型温控模块，T323B/T523B/T323C

②安装方式：D：导轨安装

③供电：F：DC 24V供电

④输入类型：4P:四路RTD输入（三线式） 4T：四路TC输入 4X：四路mA/v线性信号输入

⑤主控输出：S：SSR驱动输出 T：NPN晶体管输出 Q：NPN晶体管输出（T323C）

⑥报警：空：无报警 2：2路晶体管公共报警输出

⑦通信：空：不带通信 8：带RS485通信

型号种类

型号	输入类型		控制输出		报警输出	RS485通信
型号	TC	RTD	SSR	NPN	报警输出	RS485通信
T523B-DF-4PS8	/	PT100,JPT100,CU50,CU100	支持	/	/	支持
T523B-DF-4PT8	/	PT100,JPT100,CU50,CU100	/	支持	/	支持
T323B-DF-4TS8	K,J,E,T,N,B,R,S	/	支持	/	/	支持
T323B-DF-4TT8	K,J,E,T,N,B,R,S	/	/	支持	/	支持
T323B-DF-4TS28	K,J,E,T,N,B,R,S	/	支持	/	2*NPN	支持
T323B-DF-4TT28	K,J,E,T,N,B,R,S	/	/	支持	2*NPN	支持
T323B-DF-4PS8	/	PT100,JPT100,CU50,CU100	支持	/	/	支持
T323B-DF-4PT8	/	PT100,JPT100,CU50,CU100	/	支持	/	支持
T323B-DF-4PS28	/	PT100,JPT100,CU50,CU100	支持	/	2*NPN	支持
T323B-DF-4PT28	/	PT100,JPT100,CU50,CU100	/	支持	2*NPN	支持
T323C-DF-4TS8	K,J,E,T,N,B,R,S	/	支持	/	/	支持
T323C-DF-4TQ8	K,J,E,T,N,B,R,S	/	/	支持	/	支持
T323C-DF-4TS28	K,J,E,T,N,B,R,S	/	支持	/	2*NPN	支持
T323C-DF-4TQ28	K,J,E,T,N,B,R,S	/	/	支持	2*NPN	支持
T323C-DF-4PS8	/	PT100,JPT100,CU50,CU100	支持	/	/	支持
T323C-DF-4PQ8	/	PT100,JPT100,CU50,CU100	/	支持	/	支持
T323C-DF-4PS28	/	PT100,JPT100,CU50,CU100	支持	/	2*NPN	支持
T323C-DF-4PQ28	/	PT100,JPT100,CU50,CU100	/	支持	2*NPN	支持
DEKW3.81-5P-BUS1	DIN导轨安装底座连接器，有需要时选购，可将模块进行多块拼接，每个模块用量为1片
DEKW3.81-5P-BUS2	底座接线端子，有需要时选购，每拼接一整套时用量1片

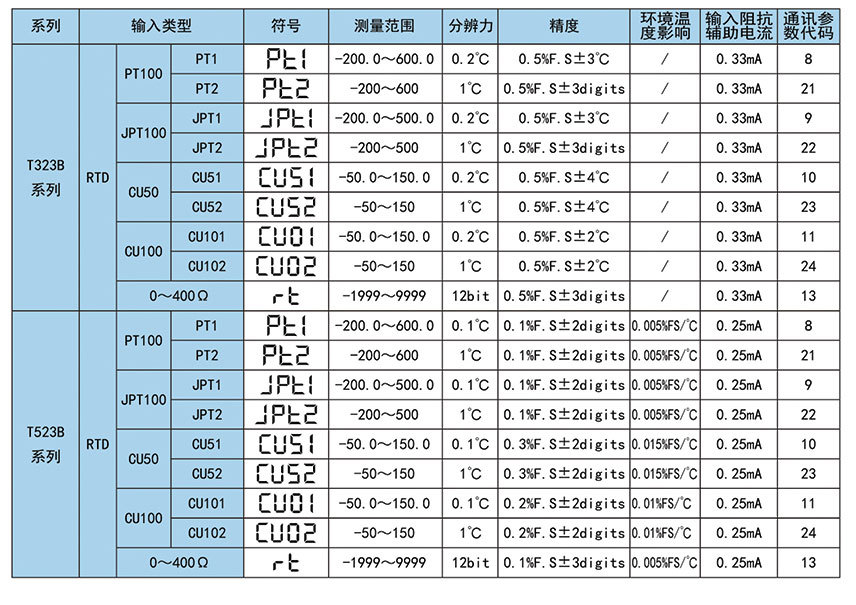

技术参数

显示更新	T523B每通道ADC采样速率3.9K/S,更新速度大于5次/S T323B/T323C 1次/1秒/1通道
供电电源	DC 24V
整机功耗	<2W当输出接50mA负载时整机功耗约6W
周围环境条件	室内使用，温度:0~50℃ 无结露，湿度:<85%RH，海拔小于2000m
存贮环境	-10~ 60℃，无结露
固态继电器输出	DC 24V 脉冲电平，带载<20mA每回路
晶体管输出容量	DC24V100mA(max)@25℃电流降额每上升10℃下降8%
通讯接口	RS485接口 Modbus-RTU协议
绝缘电阻	输入、输出、电源对机壳>20MQ
静电放电	IEC/EN61000-4-2 Contact±4KV /Air±8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5±0.5KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0%~70% perf.Criteria B
隔离耐压	信号输入与输出及电源 1500VAC 1min, 60V 以下低压电路之间 DC500V，1min
隔离耐压	DC500V 1min
整机重量	约 400g
机壳材质	PA66-FR(难燃度 UL94V-0)
面板材质	PVC 胶片与 PEM 硅胶按键
停电数据保护	10年，可写数据次数 100万次
安规标准	IEC61010-1过电压分类1，污染等级2.等级Ⅱ(基本绝缘)

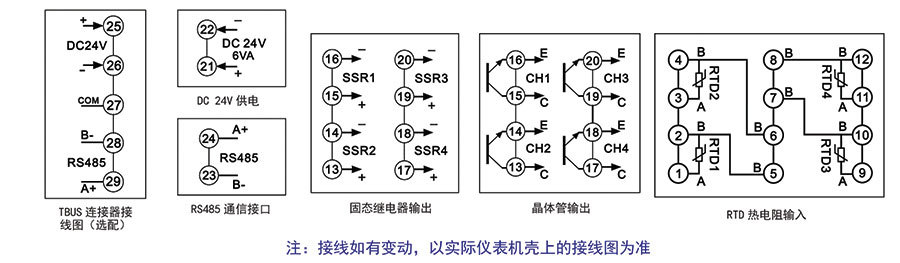

接线图

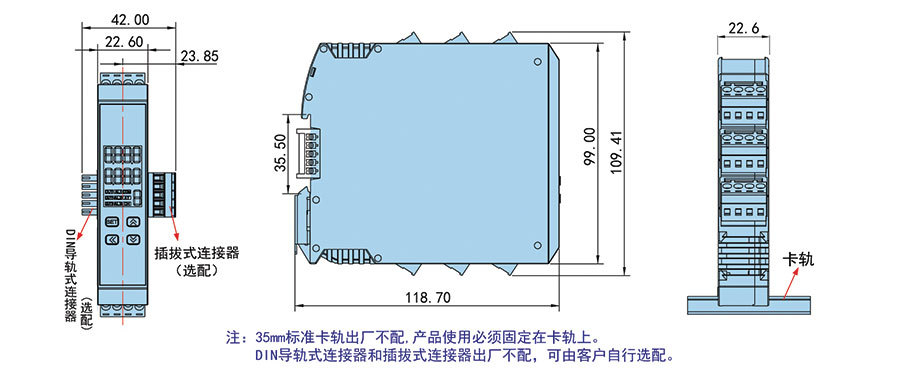

外观及安装尺寸(单位:mm)

编号

文件名

预览

下载

T323B-4L系列四回路温度控制器使用说明书（A版）

T323B系列四回路温度控制器使用说明书（A版）

T523B系列四回路温度控制器使用说明书（A版）

T323C系列四回路温度控制器使用说明书（A版）
