GTE2系列单路两路专业型温控模块

零售价

市场价

★模块化与便捷安装‌ 采用标准DIN导轨卡扣式安装，便于密集部署与后期维护，适配紧凑型控制柜布局。 ★多类型温度信号输入‌ 0.3级精度，支持常见工业温度传感器，支持热电阻（Pt100、Cu100、Cu50）与热电偶（K、E、J、T、N、S、B、R），通过菜单切换传感器类型。 ★温度控制与PID算法‌ 内置“TPID”微分先知引擎智能PID控制算法，支持‌自动整定（AT）‌功能一键优化P、I、D参数，实现快速稳定控温。支持加热冷却双输出。 ★多样化输出方式‌ 继电器输出，固态继电器（SSR）驱动，模拟量输出（4~20mA、0~10V）。 ★RS485接口支持Modbus RTU协议

产品分类：温控模块产品展示

关键词：

控制仪表

天猫商城京东商城

产品咨询

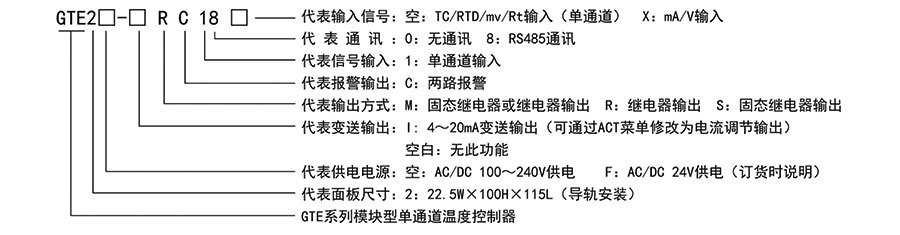

型号说明

G T E 2 F - I R C 1 8 X

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①名称：GTE系列专业型温控模块

②安装方式：2：22.5W×100H×115L (导轨安装)

③供电：空：AC/DC 100~240V供电 F：AC/DC 24V供电(订货时说明）

④变送输出：空白：无此功能 I：4~20mA变送输出(可通过ACT菜单改为电流调节输出）（单路有效）

⑤主控输出：R：继电器输出 S：SSR输出 M：继电器或SSR输出（单路有效） D：4-20mA（2路有效）

⑥报警路数：C：两路报警
⑦输入路数：1：单通道输入 2：2通道输入

⑧通信：0：不带通讯 8：带RS485通讯

⑨输入类型：空：TC/RTD/mV/Rt输入(单通道) X：mA/V输入

型号种类

型号	控制输出功能	RS485	报警点数	变送4~20mA	输入路数
GTE2-MC10	固态继电器，继电器输出	无	2	无	单路TC\|RTD
GTE2-MC18	固态继电器，继电器输出	有	2	无	单路TC\|RTD
GTE2-IMC10	固态继电器，继电器输出与4~20mA可选	无	2	与控制复用	单路TC\|RTD
GTE2-IMC18	固态继电器，继电器输出与4~20mA可选	有	2	与控制复用	单路TC\|RTD
GTE2-MC10X	固态继电器，继电器输出	无	2	无	单路TC\|RTD
GTE2-MC18X	固态继电器，继电器输出	有	2	无	单路TC\|RTD
GTE2-IMC10X	固态继电器，继电器输出与4~20mA可选	无	2	与控制复用	单路TC\|RTD
GTE2-IMC18X	固态继电器，继电器输出与4~20mA可选	有	2	与控制复用	单路TC\|RTD
GTE2-RC20T/R/X	继电器输出	无	2	无	两路TC/RTD/mA
GTE2-RC28T/R/X	继电器输出	有	2	无	两路TC/RTD/mA
GTE2-SC20T/R/X	固态继电器输出	无	2	无	两路TC/RTD/mA
GTE2-SC28T/R/X	固态继电器输出	有	2	无	两路TC/RTD/mA
GTE2-DC20T/R/X	4~20mA	无	2	与控制复用	两路TC/RTD/mA
GTE2-DC28T/R/X	4~20mA	有	2	与控制复用	两路TC/RTD/mA
注:4~20mA输入，0~10V输入需订做,订货时请说明;DC24V工作电源需订做，订货请说明。

技术参数

采样速度	2 次每秒
继电器容量	AC 250V /3A 额定负载寿命大于10万次
供电电源	100~240V AC/DC(85-265V)
整机功耗	<6VA
周围环境条件	室内使用，温度:0~50℃ 无结露，湿度:<85%RH，海拔小于 2000m
存贮环境	-10~60℃,无结露
固态继电器输出	DC 24V 脉冲电平，带载<30mA
电流输出	DC 4~20mA 带载小于 500Ω，温漂 250PPM
通信接口	RS485接口，Modbus-RTU协议
绝缘电阻	输入、输出、电源对机壳>20MQ
静电放电	IEC/EN61000-4-2 Contact±4KV /Air±8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5±0.5KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0%~70% perf.Criteria B
隔离耐压	信号输入与输出及电源 1500VAC 1min, 60V 以下低压电路之间 DC500V，1min
整机重量	约 400g
机壳材质	PA66-FR(难燃度 UL94V-0)
面板材质	PVC 胶片与 PEM 硅胶按键
停电数据保护	10年，可写数据次数 100万次
安规标准	IEC61010-1过电压分类1，污染等级2.等级Ⅱ(加强绝缘)

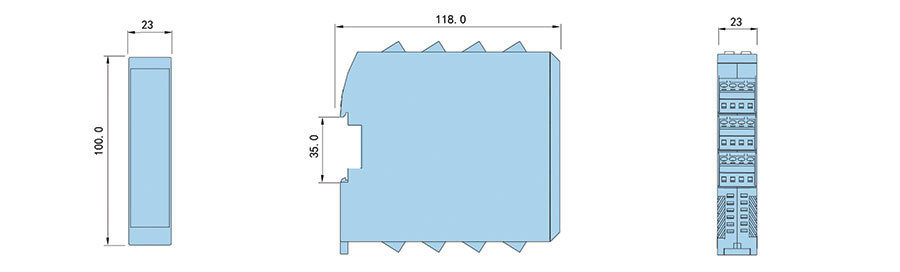

外观及安装尺寸(单位:mm)

编号

文件名

预览

下载

GTE2导轨式模块型单通道温度控制器说明书（B版）

GTE2导轨式模块型单通道温度控制器说明书（C版）

GTE2 两回路系列温度控制器使用说明书（B版）

GTE2 二回路系列温度控制器使用说明书（A版）
