GTAX|GTA2系列专业型四路温控模块

零售价

市场价

★GTAX四路热电偶输入，0.5级精度，通道间电气隔离 ★GTA2四路热电偶输入，0.5级精度，通道间不隔离 ★四路独立控温，可同时对四个独立温区进行控制，各通道互不干扰，支持独立设定目标温度、PID参数及控制策略，适用于多工艺段协同控温需求 ★可选SSR驱动输出或NPN驱动输出，共负极 ★带LCD显示及按键操作功能，方便现场调试、观测工作状态 ★可通过RS485通讯接口与上位机系统软件或触摸屏实现通讯互联 ★具有模糊自适应PID算法与标准算法可选，具有自整定功能 ★适用于多温区塑料机械、包装机械、隧道炉设备等，也可以为现场温度信号采集仪表使用。

产品分类：温控模块产品展示

关键词：

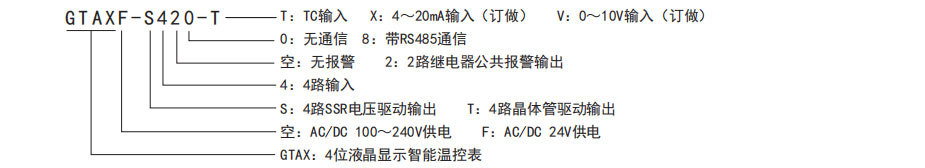

型号说明

G T A X F - S 4 2 0 - T

① ② ③ ④ ⑤ ⑥ ⑦

①名称：GTAX，GTA2 四路液晶显示智能温控模块

②供电：空：AC/DC 100~240V供电 F：AC/DC 24V供电

③主控输出：S：四路SSR驱动输出 T：四路NPN晶体管输出（GTAX）

④输入路数：4：四路输入

⑤报警路数：空：无报警 2：2路公共报警输出（GTAX）

⑥通信：0：不带通讯 8：带RS485通讯

⑦输入类型：T：TC热电偶输入

型号种类

型号	输入	输出	AU1,AU2辅助报警	RS485	供电电源
GTAX-S428-T	四路热电偶输入(300V电气隔离)，K,J,E,T,N,B,R,S	SSR驱动电压输出	有	有	AC/DC 100-240V
GTAX-S420-T		SSR驱动电压输出	有	无	AC/DC 100-240V
GTAX-T428-T		NPN晶体管输出	有	有	AC/DC 100-240V
GTAX-T420-T		NPN晶体管输出	有	无	AC/DC 100-240V
GTAX-S48-T		SSR驱动电压输出	无	有	AC/DC 100-240V
GTAX-S40-T		SSR驱动电压输出	无	无	AC/DC 100-240V
GTAX-T48-T		NPN晶体管输出	无	有	AC/DC 100-240V
GTAX-T40-T		NPN晶体管输出	无	无	AC/DC 100-240V
GTA2-S40	四路热电偶输入(不隔离)，K,J,E,T,N,B,R,S	SSR驱动电压输出	无	有	AC/DC 100-240V
GTA2-S48	四路热电偶输入(不隔离)，K,J,E,T,N,B,R,S	SSR驱动电压输出	无	无	AC/DC 100-240V
注：DEKW3.81-5P-BUS1 DIN导轨安装底座连接器，有需要时选购，可将模块进行多块拼接，每台模块用量为1片。 DEKW3.81-5P-BUS2 底座接线端子，有需要时选购，每拼接一整套时用量1片。

技术参数

显示更新	1 次每秒每通道
供电电源	AC/DC 100~240V(85-265V)，DC 24V (订做，SSR 电压输出要用 DC 24V 供电)
整机功耗	<10VA@220V3W@DC 24V
周围环境条件	室内使用，温度:0~50℃ 无结露，湿度:<85%RH，海拔小于2000m
存贮环境	-10~ 60℃，无结露
固态继电器输出	DC 24V 脉冲电平，带载<20mA每回路
晶体管输出容量	DC24V100mA(max)@25℃电流降额每上升10℃下降8%
通讯接口	RS485接口 Modbus-RTU协议
绝缘电阻	输入、输出、电源对机壳>20MQ
静电放电	IEC/EN61000-4-2 Contact±4KV /Air±8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5±0.5KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0%~70% perf.Criteria B
隔离耐压	信号输入与输出及电源 1500VAC 1min, 60V 以下低压电路之间 DC500V，1min
整机重量	约 400g
机壳材质	PA66-FR(难燃度 UL94V-0)
面板材质	PVC 胶片与 PEM 硅胶按键
停电数据保护	10年，可写数据次数 100万次
安规标准	IEC61010-1过电压分类1，污染等级2.等级Ⅱ(基本绝缘)

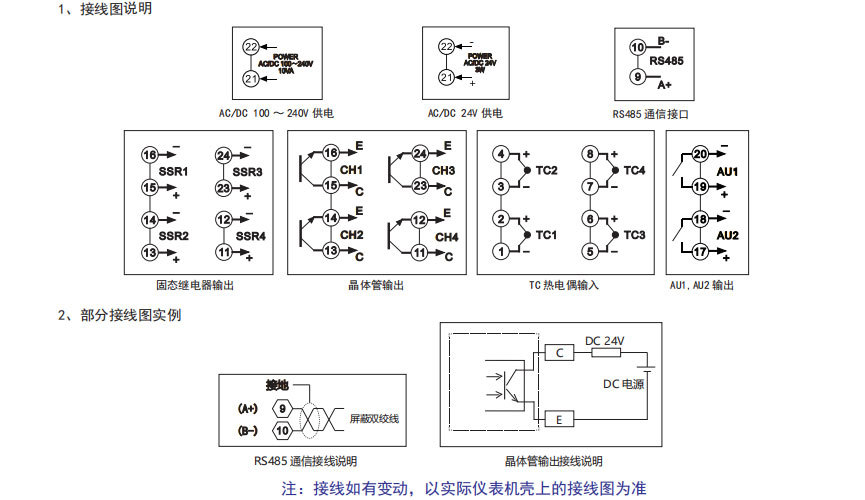

接线图

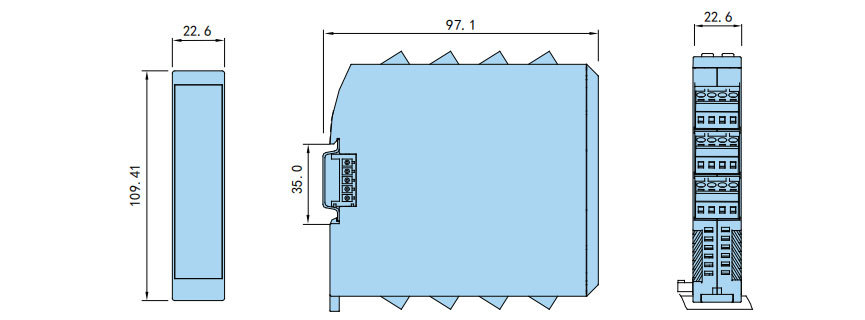

外观及安装尺寸(单位:mm)
