信息更新： 2025-08-14

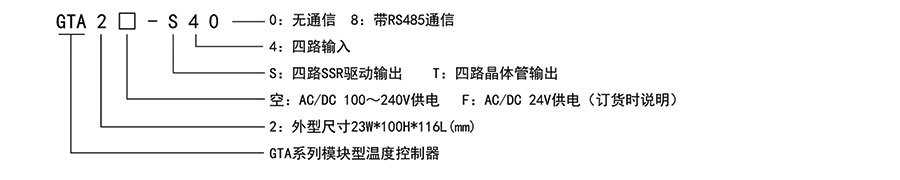

型号说明
型号种类
| 型号 | 输入 | 输出 | RS485 | 供电电源 | 编码 |
| GTA2-S40 | 四路热电偶输入(不隔离) | 四路SSR输出 | 无 | AC/DC 100-240V | B0400GTA01 |
| GTA2-S48 | 有 | AC/DC 100-240V | B0540GTA01 | ||
| GTA2F-S40 | 无 | AC/DC 24V | B0400GTA01 | ||
| GTA2F-S48 | 有 | AC/DC 24V | B0540GTA01 |
技术参数
| 输入类型 | TC(K、J、E、T、N、B、R、S)四路输入 |
| 测量精度 | 标准精度士0.5%F.S 士3digits @(20士5)℃ |
| 分辨率 | K型为参考时1度，12位AD转换精度 最低误码率1.5LSB。 |
| 供电电源 | 100~240V AC/DC(85-265V) |
| 整机功耗 | <5VA |
| 工作环境 | 温度:0~50℃ 无结露，湿度:<85%RH |
| 存贮环境 | -10~60℃,无结露 |
| SSR驱动输出 | MAX24V DC 脉冲电平，每回路20m，(四路输出不隔离) |
| 晶体管输出 | DC24V DC100mA每回路 |
| 通讯接口 | RS485 Modbus-RTU 通讯协议(接口与输出共地) |
| 绝缘电阻 | 输入、输出、电源对机壳>20MQ |
| 静电放电 | IEC/EN61000-4-2 Contact±4KV /Air±8KV perf.Criteria B |
| 脉冲群抗扰度 | IEC/EN61000-4-4±2KV perf.Criteria B |
| 浪涌抗扰度 | IEC/EN61000-4-5±0.5KV perf.Criteria B |
| 电压暂降及短时中断抗扰度 | IEC/EN61000-4-29 0%~70% perf.Criteria B |
| 隔离耐压 | 信号输入与输出及电源 1500VAC 1min, 60V 以下低压电路之间 DC500V，1min |
| 整机重量 | 约 300g |
| 机壳材质 | PA66-FR(难燃度 UL94V-0) |
| 面板材质 | PVC 胶片与 PEM 硅胶按键 |
| 停电数据保护 | 10年，可写数据次数 100万次 |
| 安全标准 | IEC61010-1过电压分类1，污染等级2.等级Ⅱ(加强绝缘) |

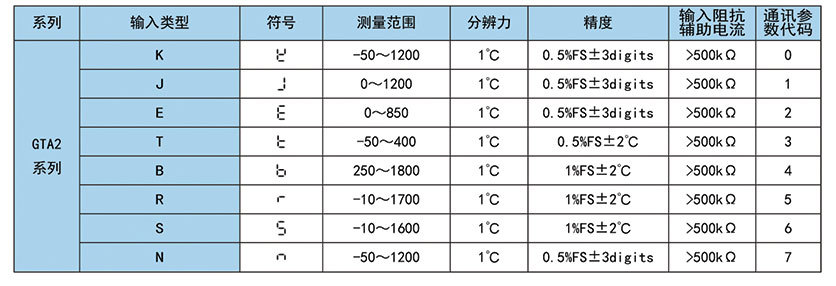

测量信号参数表

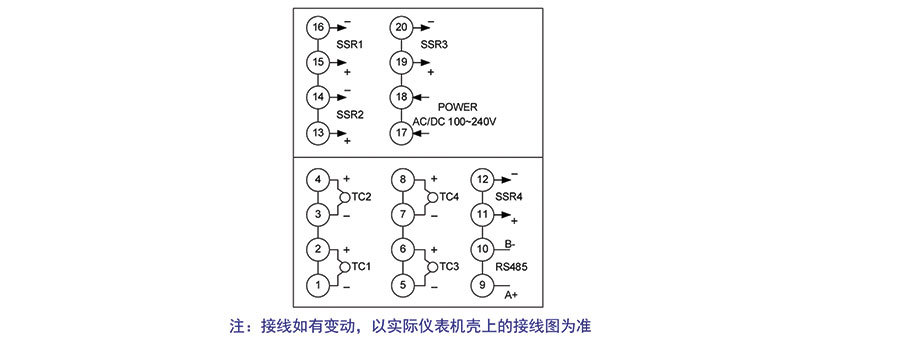

接线图

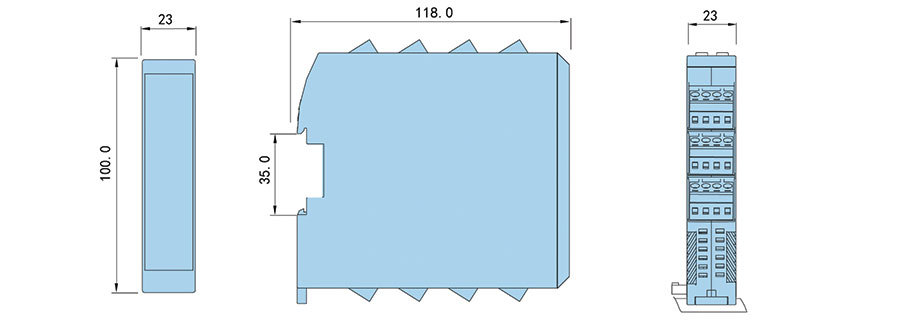

外观及安装尺寸(单位:mm)
