T620A系列十六路温控模块
零售价
市场价
重量
库存
隐藏域元素占位
上一个
下一个
信息更新： 2026-06-02

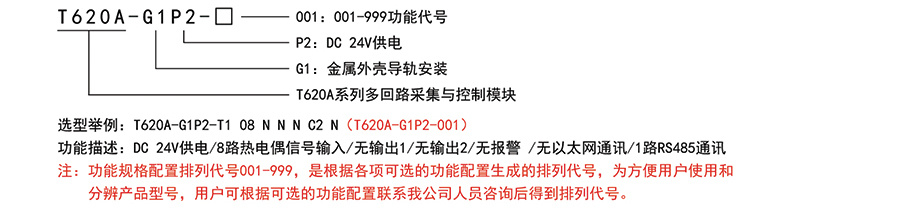

产品型号（Model）说明
T620A系列温控模块的产品型号由以下各部分组成：
T620A - G1 P2 - 001
① ② ③ ④
①表示名称，T620A系列多回路采集与控制模块
②表示安装方式，G1表示金属外壳导轨安装
③表示供电，P2表示DC 24V供电
④表示数字代号001~999，数字代号根据功能代号（Code）排列组合生成。（详细功能请向公司咨询）
举例：型号（Model）T620A-G1P2-001 ，代号（Code）T1 08 N N C2 N 。数字代号 “001” 由功能代号（Code）“T1 08 N N C2 N” 排列组合生成。选型可用已有的具体型号，也可以先选出代号（Code）与我公司咨询沟通后得到型号。再次订货时直接用型号订货。
☀️ 可在本网站 产品选型 栏目进行自主选型！
功能 代号（Code）说明
功能代号由以下各部分组成：
T1 16 Q 16 C2 E2
⑤ ⑥ ⑦ ⑧ ⑨ ⑩
⑤ 表示信号输入：N表示无输入，T1表示热电偶输入，P1表示热电阻输入。详细见下表
⑥表示输入通道数量：N表示无输入，08表示8路输入，16表示16路输入。详细见下表
⑦表示输出功能：见下表
⑧表示输出数量：见下表
⑨表示串口通信功能：见下表
⑩表示网口通信功能：见下表
代号(Code)表
| ⑤ 信号输入 | ⑥输入通道数量 | ⑦输出功能 | ⑧输出数量 | ⑨串口通信 | ⑩网口通信 | ||||||
| 代号 | 规格 | 代号 | 规格 | 代号 | 规格 | 代号 | 规格 | 代号 | 规格 | 代号 | 规格 |
| N | 无输入 | N | 无输入 | N | 无输出 | N | 无输出 | C2 | RS485 | N | 无网口通信 |
| T1 | 热电偶 | 08 | 8路输入 | Q | NPN型晶体管输出 | 08 | 8路输出 | E2 | 双网口ModbusTCP协议 | ||
| P1 | 热电阻 | 16 | 16路输入 | P | PNP型晶体管输出 | 16 | 16路输出 | E3 | 双网口ModbusTCP协议(带旁路功能) | ||
| D | 4-20mA输出 | E4 | 双网口ProfiNET协议 | ||||||||
| E6 | 双网口EtherCAT协议 | ||||||||||
信号输入代号说明
| 代号 | 名称 | 功能说明 |
| N | 无输入 | 无输入 |

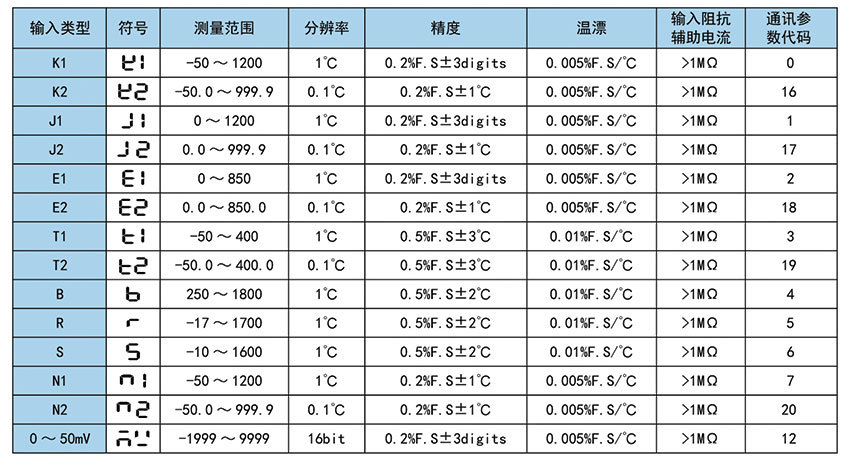

| T1 | 热电偶 | 热电偶(K,J,E,T,N,R,S.B) |
P1 | 热电阻 | 热电阻(PT100,CU50,CU100)，支持三线制及长线补偿功能 |
| X2 | 线性输入 | 线性输入DC 0/4-20mA(订制) |
| X3 | 线性输入 | 线性输入DC 0/2-10V(订制) |
| X4 | 线性输入 | 线性输入DC 0/1-5V(订制) |
输入数量、输出数量代号说明
| 代号 | 名称 | 功能说明 |
| N | 无输入或输出 | 无输入或输出 |
| 08 | 8路 | 8路信号输入或8路控制或报警输出 |
| 16 | 16路 | 16路信号输入或16路控制或报警输出 |
输出代号说明
| 代号 | 名称 | 功能说明 |
| N | 无 | 无输出模块 |
| Q | NPN型 晶体管输出 | NPN型晶体管输出（负极为公共端） |
P | PNP型 晶体管输出 | PNP型晶体管输出（正极为公共端） |
| D | 4-20mA输出 | 4-20mA输出（最多支持8路，输出不隔离，共负极） |
| V | 0-10V输出 | 0-10V输出（最多支持8路，输出不隔离，共负极）（订制） |
通信输出模块代号说明
| 代号 | 名称 | 功能说明 |
| N | 无通信 | 无通信模块 |
| C2 | RS485通信 | DC-DC全隔离RS485通信模块 |
| E2 | 双网口TCP协议 | 两个RJ45网口接口，ModbusTCP通信协议 |
| E3 | 双网口TCP协议 | 两个RJ45网口接口，ModbusTCP通信协议(带旁路功能) （订制） |
| E4 | 双网口PN协议 | 两个RJ45网口接口，ProfiNET通信协议 |
| E6 | 双网口CAT协议 | 两个RJ45网口接口，EtherCAT通信协议 |

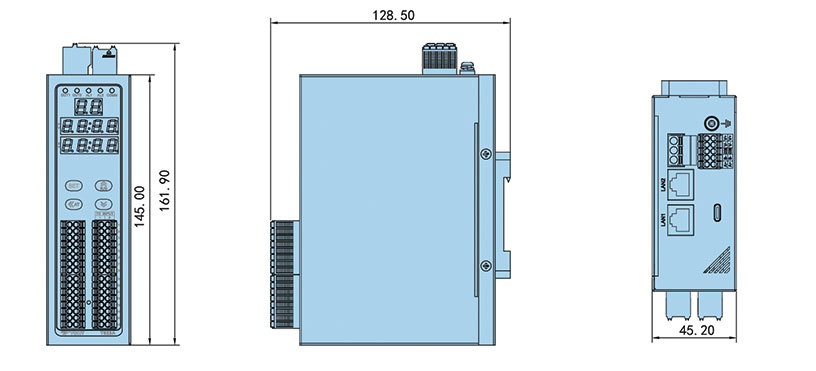

外观及安装尺寸(单位:mm)
