TEP系列专业型智能程序段温控器

零售价

市场价

UL认证可选智能模糊PID自整定，稳定快，效率高支持16段斜坡·保温曲线，自由设置曲线的条数及长度 0.3级测量精度，热电偶/热电阻通用输入，线性输入订做 RELAY/SSR/SCR等多种控制输出选择手动输出、暂停、停止、重复、PV启动等菜单操作可选4-20mA调节输出或变送输出可选RS-485通信，与PLC、HMI便捷通讯

产品分类：温控仪表产品展示

关键词：

控制仪表

天猫商城京东商城

产品咨询

型号说明

TEP 9 - I M C 18 X

① ② ③ ④ ⑤ ⑥ ⑦

①名称：TEP系列专业型程序段温控表

②尺寸：3：72W×36H 4：48W×48H 6：48W×96H 7：72W×72H 8：96W×48H 9：96W×96H 80：160W×80H

③变送输出：空白：无 I：DC 4~20mA变送输出(可通过ACT菜单切换电流调节输出）

④主控输出：R：继电器输出 S：SSR输出 D：DC 4~20mA调节输出（可通过ACT菜单改为变送输出）

⑤报警路数：C：两路报警继电器输出

⑥通信：10：单路输入不带通信 18：单路输入带RS485通讯信
⑦输入类型：空：TC/RTD/mV/Rt输入 X：mA/V输入

型号种类

型号	控制输出	报警输出	通信功能	馈电输出	输入类型
TEP4-DC18	4-20mA	2*RELAY	RS485	DC24V	TC/RTD/mV/Rt输入
TEP4-DC10	4-20mA	2*RELAY		DC24V	TC/RTD/mV/Rt输入
TEP4-SC18	SSR	2*RELAY	RS485		TC/RTD/mV/Rt输入
TEP4-SC10	SSR	2*RELAY			TC/RTD/mV/Rt输入
TEP4-RC18	RELAY	2*RELAY	RS485		TC/RTD/mV/Rt输入
TEP4-RC10	RELAY	2*RELAY			TC/RTD/mV/Rt输入
TEP7-DC18	4-20mA	2*RELAY	RS485	DC24V	TC/RTD/mV/Rt输入
TEP7-DC10	4-20mA	2*RELAY		DC24V	TC/RTD/mV/Rt输入
TEP7-SC18	SSR	2*RELAY	RS485		TC/RTD/mV/Rt输入
TEP7-SC10	SSR	2*RELAY			TC/RTD/mV/Rt输入
TEP7-RC18	RELAY	2*RELAY	RS485		TC/RTD/mV/Rt输入
TEP7-RC10	RELAY	2*RELAY			TC/RTD/mV/Rt输入
TEP6/8/9-ISC18	SSR	2*RELAY	RS485	DC24V	TC/RTD/mV/Rt输入
TEP6/8/9-ISC10	SSR	2*RELAY		DC24V	TC/RTD/mV/Rt输入
TEP6/8/9-IRC18	RELAY	2*RELAY	RS485	DC24V	TC/RTD/mV/Rt输入
TEP6/8/9-IRC10	RELAY	2*RELAY		DC24V	TC/RTD/mV/Rt输入
TEP6/8/9-DC18	4-20mA	2*RELAY	RS485	DC24V	TC/RTD/mV/Rt输入
TEP6/8/9-DC10	4-20mA	2*RELAY		DC24V	TC/RTD/mV/Rt输入
TEP6/8/9-SC18	SSR	2*RELAY	RS485		TC/RTD/mV/Rt输入
TEP6/8/9-SC10	SSR	2*RELAY			TC/RTD/mV/Rt输入
TEP6/8/9-RC18	RELAY	2*RELAY	RS485		TC/RTD/mV/Rt输入
TEP6/8/9-RC10	RELAY	2*RELAY			TC/RTD/mV/Rt输入
订货备注	注:4~20mA，0~10V输入需订做订货时请说明;DC24V工作电源需订做，订货请说明。

技术参数

采样速度	2 次每秒
继电器容量	AC 250V /3A 额定负载寿命大于 10 万次
供电电源	AC/DC 100 ～ 240V （85-265V），DC 24V（订做）
整机功耗	< 6VA
周围环境条件	室内使用，温度：0 ～ 50℃ 无结露，湿度：＜85%RH，海拔小于 2000m
存贮环境	-10~ 60℃，无结露
固态继电器输出	DC 24V 脉冲电平，带载 <30mA
电流输出	DC 4~20mA 带载小于 500Q，温漂 250PPM
通信接口	RS485接口，Modbus-RTU 协议
绝缘电阻	输入、输出、电源对机壳>20MΩ
静电放电	IEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4 ±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5 ±2KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0% ～ 70% perf.Criteria B
隔离耐压	信号输入与输出及电源 AC3000V 1min，60V 以下低压电路之间 AC500V，1min
整机重量	约 400g
机壳材质	外壳与面板基架 PC/ABS(难燃度 UL94V-0)
面贴材质	PET(F150/F200)
停电数据保护	10年，可写数据次数 100 万次
面板防护等级	IP65(1EC60529)
安规标准	IEC61010-1 过电压分类Ⅱ，污染等级 2，等级Ⅱ（加强绝缘）

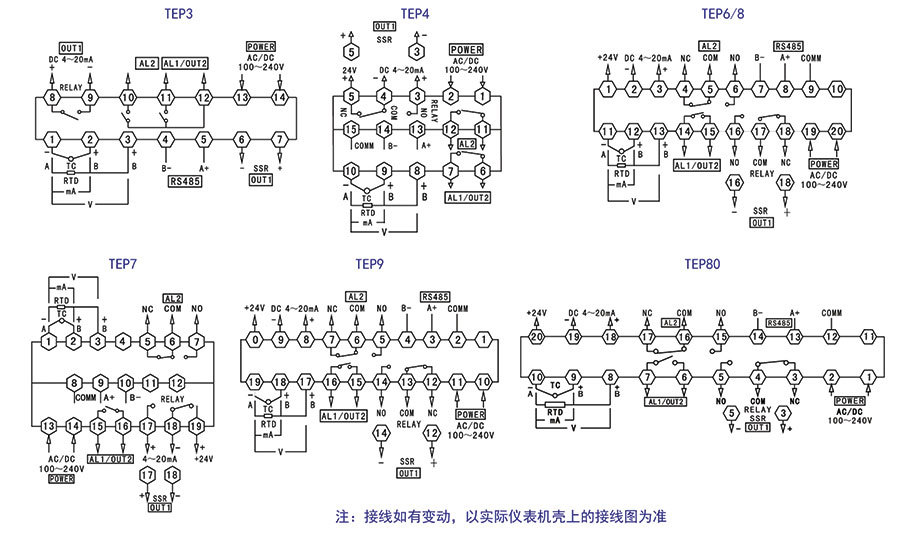

系列接线图

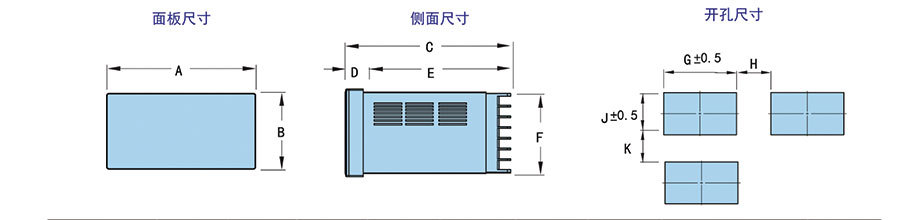

外观及安装尺寸(单位:mm)

型号	A	B	C	D	E	F	G	H（Min）	J	K（Min）
*3:(7236)**	72	36	70.5	6.5	64	32	68	25	33	25
*4:(4848)**	48	48	97.5	6.5	91	45	45.5	25	45.5	25
*6:(9648)**	48	96	97.5	9	88.5	89.5	45.5	25	92	25
*7:(7272)**	72	72	97.5	9	88.5	67	67.5	25	67.5	25
*8:(4896)**	96	48	97.5	9	88.5	44.5	92	25	45.5	25
*9:(9696)**	96	96	97.5	9	88.5	91.5	92	25	92	25
*80:(80160)**	160	80	96	13	83	75.5	155.5	30	76	30
