编号 :

TE系列专业型智能温控仪表

零售价

市场价

UL认证可选内置TPID微分先知引擎，具有响应速度快，控温稳定，鲁棒性能好的特点 0.3级测量精度，支持常见工业热电偶和常见工业热电阻具有控制输出、报警输出、变送输出、RS485通信等功能多种PID控制算法可供选择，且具有自整定PID最优参数的功能 PID正反作用可选手动/自动控制切换本产品使用于需要加热、加热冷却、冷却控制的应用场景

产品分类：温控仪表

关键词：

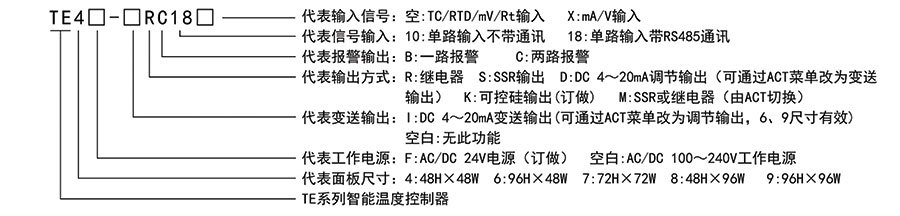

型号说明

T E 6 F - I M C 18 X

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①名称：TE系列专业型智能温度控制器

②尺寸：4：48W×48H 6：48W×96H 7：72W×72H 8：96W×48H 9：96W×96H

③供电：空：AC/DC 100~240V供电 F：AC/DC 24V供电（订做）

④变送输出：空：无变送 I：变送输出(可通过ACT菜单改为调节输出，6、8、9尺寸有效）

⑤主控输出：M：SSR或继电器输出（由ACT切换）R：继电器输出 S：SSR输出 D：4~20mA调节输出（ACT切换变送输出）

⑥报警路数：B：一路继电器报警输出 C：两路继电器报警输出注：OUT2输出时占用第1路报警继电器AL1
⑦通信：10：单路输入不带通信 18：单路输入带RS485通信

⑧输入类型：空：TC/RTD/mV/Rt输入 X：mA/V输入

型号种类

产品型号	0UT1主控输出			报警输出			变送输出	通信	馈电输出	输入信号
产品型号	RELAY	SSR	4~20mA	AL1 / OUT2	AL2	AL3	4~20mA	RS485	DC24V	TC\|RTD	mA\|V
TE4-DC18			●	●	●		◎	●	●	●
TE4-DC18X			●	●	●		◎	●	●		●
TE4-DC10			●	●	●		◎		●	●
TE4-DC10X			●	●	●		◎		●		●
TE4-RC18	●			●	●			●		●
TE4-RC18X	●			●	●			●			●
TE4-SC18		●		●	●			●		●
TE4-SC18X		●		●	●			●			●
TE4-MC10	●	●		●	●					●
TE4-MC10X	●	●		●	●						●
TE7-DC18			●	●	●		◎	●	●	●
TE7-DC18X			●	●	●		◎	●	●		●
TE7-DC10			●	●	●		◎		●	●
TE7-DC10X			●	●	●		◎		●		●
TE7-MC18	●	●		●	●			●		●
TE7-MC18X	●	●		●	●			●			●
TE7-MC10	●	●		●	●					●
TE7-MC10X	●	●		●	●						●
TE6-IMC18	●	●	●	●	●		◎	●	●	●
TE6-IMC18X	●	●	●	●	●		◎	●	●		●
TE8-IMC18	●	●	●	●	●		◎	●	●	●
TE8-IMC18X	●	●	●	●	●		◎	●	●		●
TE9-IMC18	●	●	●	●	●		◎	●	●	●
TE9-IMC18X	●	●	●	●	●		◎	●	●		●
TE6-IMC10	●	●	●	●	●		◎		●	●
TE6-IMC10X	●	●	●	●	●		◎		●		●
TE8-IMC10	●	●	●	●	●		◎		●	●
TE8-IMC10X	●	●	●	●	●		◎		●		●
TE9-IMC10	●	●	●	●	●		◎		●	●
TE9-IMC10X	●	●	●	●	●		◎		●		●
TE6-DC18		●	●	●	●		◎	●	●	●
TE6-DC18X		●	●	●	●		◎	●	●		●
TE8-DC18		●	●	●	●		◎	●	●	●
TE8-DC18X		●	●	●	●		◎	●	●		●
TE9-DC18		●	●	●	●		◎	●	●	●
TE9-DC18X		●	●	●	●		◎	●	●		●
TE6-DC10		●	●	●	●		◎		●	●
TE6-DC10X		●	●	●	●		◎		●		●
TE8-DC10		●	●	●	●		◎		●	●
TE8-DC10X		●	●	●	●		◎		●		●
TE9-DC10		●	●	●	●		◎		●	●
TE9-DC10X		●	●	●	●		◎		●		●
TE6-MC18	●	●		●	●			●		●
TE6-MC18X	●	●		●	●			●			●
TE8-MC18	●	●		●	●			●		●
TE8-MC18X	●	●		●	●			●			●
TE9-MC18	●	●		●	●			●		●
TE9-MC18X	●	●		●	●			●			●
TE6-MC10	●	●		●	●					●
TE6-MC10X	●	●		●	●						●
TE8-MC10	●	●		●	●					●
TE8-MC10X	●	●		●	●						●
TE9-MC10	●	●		●	●					●
TE9-MC10X	●	●		●	●						●
“空”输入信号为TC/RTD/mV/Rt，选“X”输入信号4~20mA/0~10V ●:标准配置功能 ◎:有此功能但与其他功能复用，本系列控制器只有一路DC 4~20mA输出但可以通过ACT菜单配置用于调节输出或变送输出。

技术参数

采样速度	2 次每秒
继电器容量	AC 250V /3A 额定负载寿命大于 10 万次
供电电源	AC/DC 100 ～ 240V （85-265V），DC 24V
整机功耗	< 10VA
周围环境条件	室内使用，温度：0 ～ 50℃ 无结露，湿度：＜85%RH，海拔小于 2000m
存贮环境	-10~ 60℃，无结露
固态继电器输出	DC 24V 脉冲电平，带载 <30mA
电流输出	DC 4~20mA 带载小于 500Q，温漂 250PPM
通信接口	RS485接口，Modbus-RTU 协议
绝缘电阻	输入、输出、电源对机壳>20MΩ
静电放电	IEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4 ±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5 ±2KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0% ～ 70% perf.Criteria B
隔离耐压	信号输入与输出及电源 AC3000V 1min，60V 以下低压电路之间 AC500V，1min
整机重量	约 400g
机壳材质	外壳与面板基架 PC/ABS(难燃度 UL94V-0)
面贴材质	PC
停电数据保护	10年，可写数据次数 100 万次
安规标准	IEC61010-1 过电压分类Ⅱ，污染等级 2，等级Ⅱ（加强绝缘）

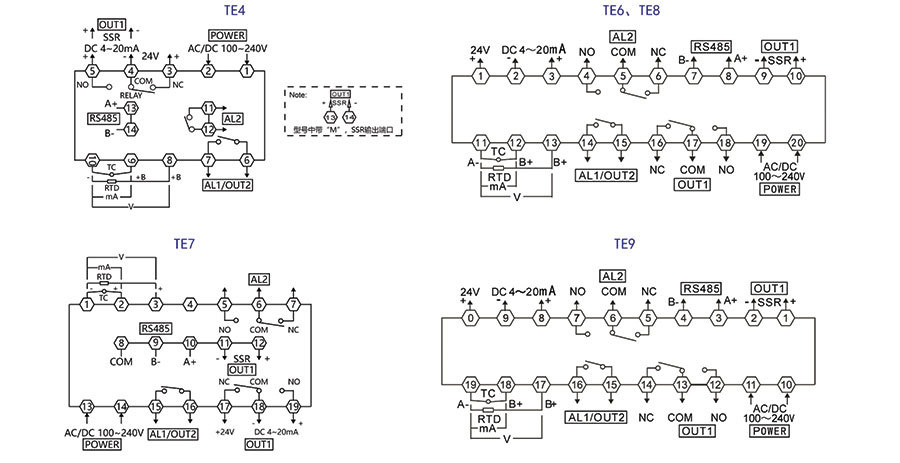

系列接线图

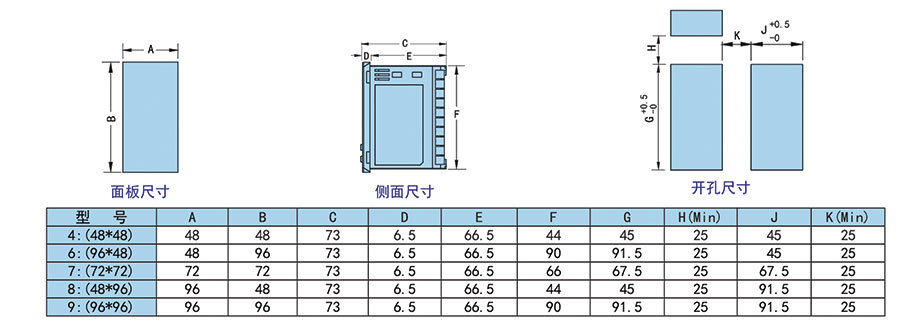

外观及安装尺寸(单位:mm)

型号	A	B	C	D	E	F	G	H（Min）	J	K（Min）
4:(48*48)	48	48	73	6.5	66.5	44	45	25	45	25
6:(96*48)	48	96	73	6.5	66.5	90	91.5	25	45	25
7:(72*72)	72	72	73	6.5	66.5	66	67.5	25	67.5	25
8:(48*96)	96	48	73	6.5	66.5	44	45	25	91.5	25
9:(96*96)	96	96	73	6.5	66.5	90	91.5	25	91.5	25
