TH系列专业型温湿度控制器

零售价

市场价

★ 具有加热、制冷、加湿、除湿四路控制输出; ★ 测量典型精度：湿度±2%RH,温度±0.2℃； ★ 四位温度与湿度显示，分辩率0.1 ℃或0.1%RH； ★ 具有PID或ON/OFF加热功能 (ON/OFF或压缩机延时制冷功能, ON/OFF加湿与除湿功能)； ★ 带有RS485通信功能，采用Modbus-RTU通信协议； ★ 标配高精度数字式温湿度测量传感器与本温湿度控制器配合使用。

产品分类：温控仪表产品展示

关键词：

天猫商城京东商城

产品咨询

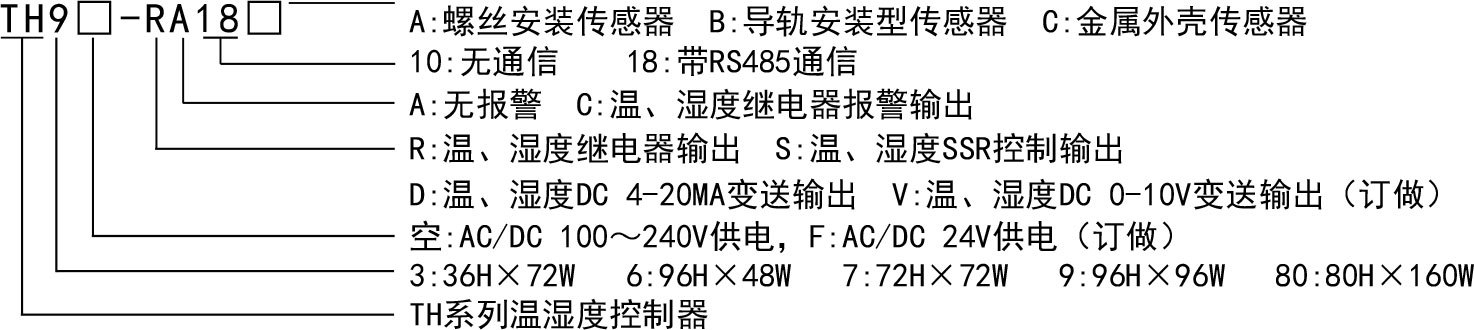

型号说明

T H 9 F - R A 1 8 A

① ② ③ ④ ⑤ ⑥ ⑦

①名称：TH系列温湿度控制器

②尺寸：3：72W×36H 6：48W×96H 7：72W×72H 9：96W×96H 80：160W×80H

③供电：空：AC/DC 100~240V供电 F：AC/DC 24V供电（订做）

④主控与变送输出：R：温、湿度继电器输出 S：温、湿度SSR输出 D：温、湿度DC 4~20mA变送输出

⑤报警：A：无报警 C：温、湿度继电器报警输出

⑥通信：10：不带通信 18：带RS485通信
⑦安装方式：A：螺丝安装传感器 B：导轨安装传感器 C：金属外壳传感器

型号种类

产品型号	温度、湿度控制输出			温度、湿度报警输出	通信 RS485
产品型号	RELAY	SSR	4～20mA	温度、湿度报警输出	通信 RS485
TH7/9/80-RC18A/B/C	●			●	●
TH7/9/80-RC10A/B/C	●			●
TH9/80-SC18A/B/C		●		●	●
TH9/80-SC10A/B/C		●		●
TH9/80-DC18A/B/C			●	●	●
TH9/80-DC10A/B/C			●	●
TH3/7/9/80-RA18A/B/C	●				●
TH3/7/9/80-RA10A/B/C	●
TH7/9/80-SA18A/B/C		●			●
TH7/9/80-SA10A/B/C		●
TH7/9/80-DA18A/B/C			●		●
TH7/9/80-DA10A/B/C			●
●标准配备功能供电电源AC/DC100-240V（默认），AC/DC24V（订做）传感器类型可选项A(默认),B,C

技术参数

采样速度	0.5，1，2，4，10次每秒由MPS菜单选择
继电器容量	AC 250V/2A 额定负载寿命大于10万次
供电电源	AC/DC 100 ～ 240V （85-265V），DC 24V订做
整机功耗	< 6VA
周围环境条件	室内使用，温度：0 ～ 50℃ 无结露，湿度：＜85%RH，海拔小于 2000m
存贮环境	-10~ 60℃，无结露
固态继电器输出	DC 24V 脉冲电平，带载 <30mA
电流输出	DC 4~20mA 带载小于 500Q，温漂 250PPM
通信接口	RS485接口，Modbus-RTU 协议
绝缘电阻	输入、输出、电源对机壳>20MΩ
静电放电	IEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4 ±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5 ±2KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0% ～ 70% perf.Criteria B
隔离耐压	信号输入与输出及电源 AC3000V 1min，60V 以下低压电路之间 AC500V，1min
整机重量	约 400g
机壳材质	外壳与面板基架 PC/ABS(难燃度 UL94V-0)
面贴材质	PET(F150/F200)
停电数据保护	10年，可写数据次数 100 万次
面板防护等级	IP65(1EC60529)
安规标准	IEC61010-1 过电压分类Ⅱ，污染等级 2，等级Ⅱ（加强绝缘）

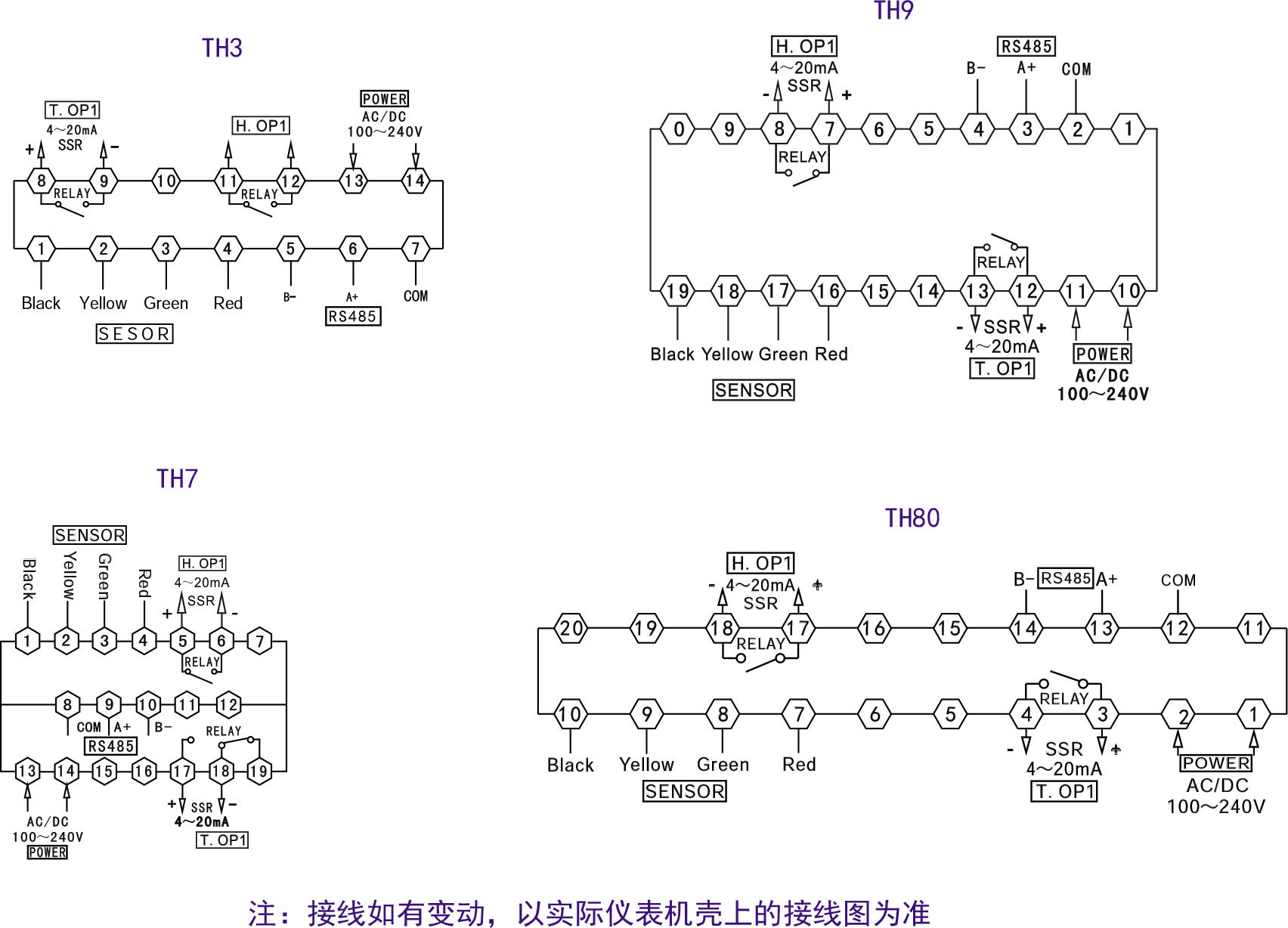

系列接线图

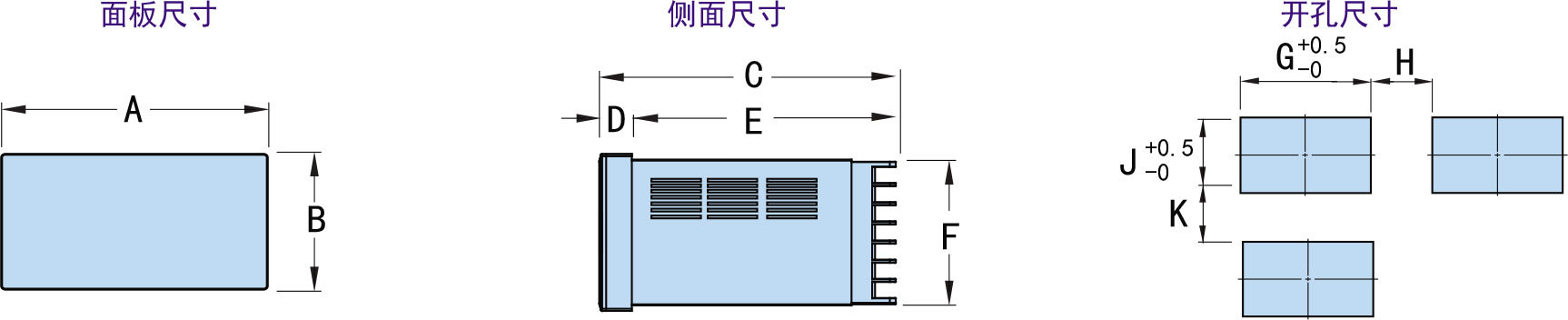

外观及安装尺寸(单位:mm)

型号	A	B	C	D	E	F	G	H（Min）	J	K（Min）
*3:(7236)**	72	36	70.5	6.5	64	32	68	25	33	25
*6:(9648)**	48	96	97.5	9	88.5	89.5	45.5	25	92	25
*7:(7272)**	72	72	97.5	9	88.5	67	67.5	25	67.5	25
*9:(9696)**	96	96	97.5	9	88.5	91.5	92	25	92	25
*80:(16080)**	160	80	96	13	83	75.5	155.5	30	76	30
