AI208X系列专业型智能温控仪表

零售价

市场价

UL认证，操作简单，专业型设计 3位显示超亮度一体式LED段码屏，超清PET面贴短机壳设计，全新设计快速安装固定支架内置TPID微分先知引擎，具有响应速度快，控温稳定，鲁棒性能好的特点 0.3级测量精度，支持常见工业热电偶和常见工业热电阻具有控制输出、报警输出、变送输出、RS485通信等功能多种PID控制算法可供选择，且具有自整定PID最优参数的功能本产品使用于需要加热、加热冷却、冷却控制的应用场景

产品分类：温控仪表产品展示

关键词：

控制仪表

天猫商城京东商城

产品咨询

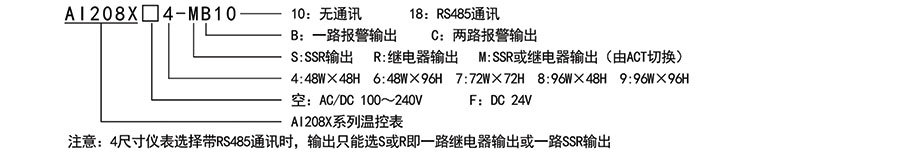

型号说明

A I 2 0 8 X F 4 - M B 1 0

① ② ③ ④ ⑤ ⑥

①名称：AI208X系列温控表

②供电：空：AC/DC 100~240V供电 F：DC 24V供电

③尺寸：4：48W×48H 6：48W×96H 7：72W×72H 8：96W×48H 9：96W×96H

④主控输出：R：继电器输出 S：SSR输出 M：SSR或继电器输出（由ACT切换）

⑤报警路数：B：一路报警输出 C：两路报警输出

⑥通信：10：不带通信 18：RS485通信

注意：4尺寸仪表选择带RS485通信时，输出只能选S或R即一路继电器输出或一路SSR输出

型号种类

产品型号	OUT1主控输出		报警输出		通信
产品型号	RELAY	SSR	AL1/OUT2	AL2	RS485
Al208X-4-RC18	●		●	●	●
Al208X-4-SC18		●	●	●	●
Al208X-4/6/7/8-MC10	●	●	●	●
Al208X-4/6/7/8-MB10	●	●	●
Al208X-9-MC10	●	●	●	●
Al208X-9-MB10	●	●	●
Al208X-6/7/8/9-MC18	●	●	●	●	●
Al208X-9-MC18	●	●	●	●	●
Al208X-6/7/8-MB18	●	●	●		●
Al208X-9-MB18	●	●	●		●

技术参数

采样速度	2 次每秒
继电器容量	AC 250V /3A 额定负载寿命大于 10 万次
供电电源	AC/DC 100 ～ 240V （85-265V），DC 24V
整机功耗	< 10VA
周围环境条件	室内使用，温度:0~50℃ 无结露，湿度:<85%RH，海拔小于2000m
存贮环境	-10~ 60℃，无结露
固态继电器输出	DC 24V 脉冲电平，带载 <30mA
绝缘电阻	输入、输出、电源对机壳>20MΩ
静电放电	IEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4 ±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5 ±2KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0% ～ 70% perf.Criteria B
隔离耐压	信号输入与输出及电源 AC3000V 1min，60V 以下低压电路之间 AC500V，1min
整机重量	约 400g
机壳材质	外壳与面板基架 PC/ABS(难燃度 UL94V-0)
面贴材质	PET(F150/F200)
停电数据保护	10年，可写数据次数 100 万次
面板防护等级	IP65(IEC60529)
安规标准	IEC61010-1 过电压分类Ⅱ，污染等级 2，等级Ⅱ（加强绝缘）

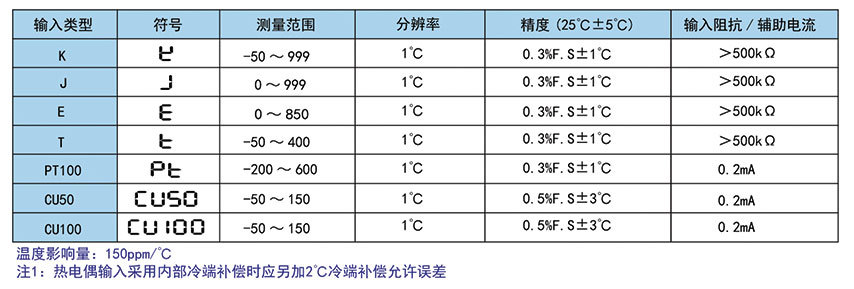

输入信号表

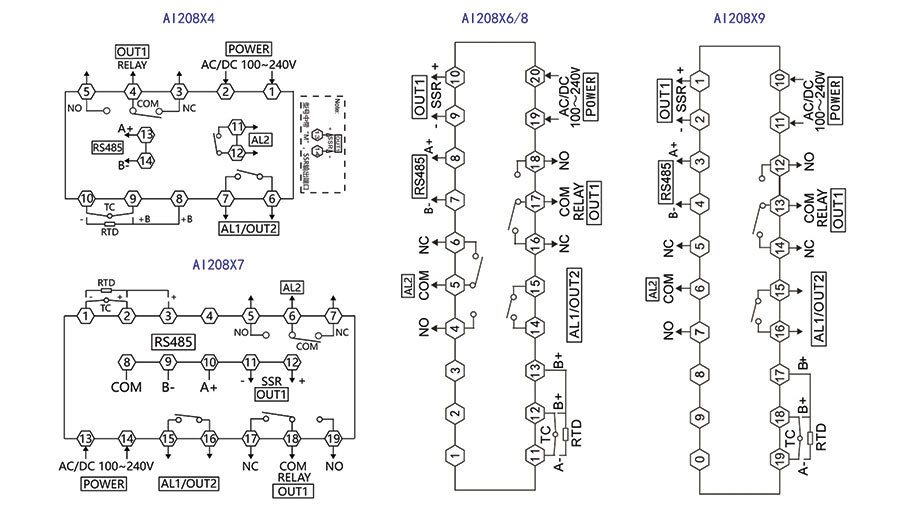

接线图

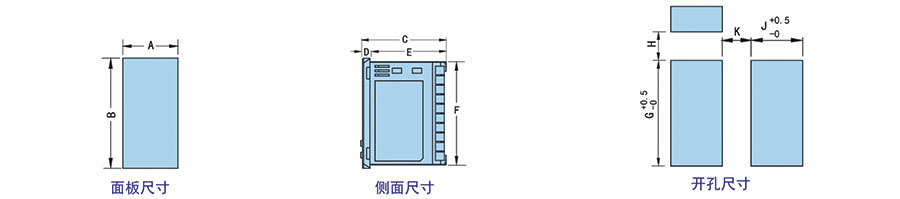

外观及安装尺寸(单位:mm)

型号	A	B	C	D	E	F	G	H（Min）	J	K（Min）
*4:(4848)**	48	48	73	6.5	66.5	44	45	25	45	25
*6:(9648)**	48	96	73	6.5	66.5	90	91.5	25	45	25
*7:(7272)**	72	72	73	6.5	66.5	66	67.5	25	67.5	25
*8:(4896)**	96	48	73	6.5	66.5	44	45	25	91.5	25
*9:(9696)**	96	96	73	6.5	66.5	90	91.5	25	91.5	25
