型号说明
T530A ( T52L ) - P F - 1 2 P 8 - W K
① ② ③ ④ ⑤ ⑥ ⑦
①名称：T530A(T52L)耐高温测温模块（12路）； T531B耐高温测温模块（40路）
②外观：P：板卡安装
③供电：F：DC 24V供电
④输入通道数：T530A：12，08，04； T531B：40，32，16
⑤输入类型：P：PT100输入
⑥通讯：8：带RS485通讯
⑦外壳：WK：带外壳
型号种类
| 型号 | 输入 | RS485 | 备注 |
| T530A-PF-04P8 | 4路三线制pt100 | 1路 | T530A为原T52L的新命名 |
| T530A-PF-08P8 | 8路三线制pt100 | 1路 | T530A为原T52L的新命名 |
| T530A-PF-12P8 | 12路三线制pt100 | 1路 | T530A为原T52L的新命名 |
T531BPF-16P8 | 16路三线制pt100 | 1路 | |
T531BPF-32P8 | 32路三线制pt100 | 1路 | |
T531BPF-40P8 | 40路三线制pt100 | 1路 | |
| T52L-PF-04P8-WK | 4路三线制pt100 | 1路 | T52L为原命名，带金属保护外壳 |
| T52L-PF-08P8-WK | 8路三线制pt100 | 1路 | T52L为原命名，带金属保护外壳 |
| T52L-PF-12P8-WK | 12路三线制pt100 | 1路 | T52L为原命名，带金属保护外壳 |
技术参数
1、电气参数表：
采集次数 | 2次每秒 |
供电电源 | 10～30V DC |
整机功耗 | ＜1VA |
通讯接口 | RS485接口 Modbus-RTU 协议 |
静电放电 | IEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.Criteria B |
脉冲群抗扰度 | IEC/EN61000-4-4 ±2KV perf.Criteria B |
电压暂降及短时 | IEC/EN61000-4-29 0%～70% perf.CriGTEria B |
隔离耐压 | 信号输入与通讯接口 DC 500V，1min |
停电数据保护 | 5年，可写数据次数1亿次 |
2、非电气参数表：
整机重量 | 约 150g |
周围环境条件 | 室内使用，极限温度：-20～125℃ 无结露，湿度：＜85%RH，海拔小于5000m |
存贮环境 | -40～140℃,无结露 |
测量信号参数表
| 输入类型 | 测量范围 | 分辨率 | 精度 | 温漂 | 通讯参数代码 |
| PT1 | 0～150.0 | 0.1℃ | 0.5%F.S±0.3℃ | 0.005%F.S/℃ | 0 |
| PT2 | 0～150 | 1℃ | 0.5%F.S±3digits | 0.005%F.S/℃ | 1 |
12路接线图

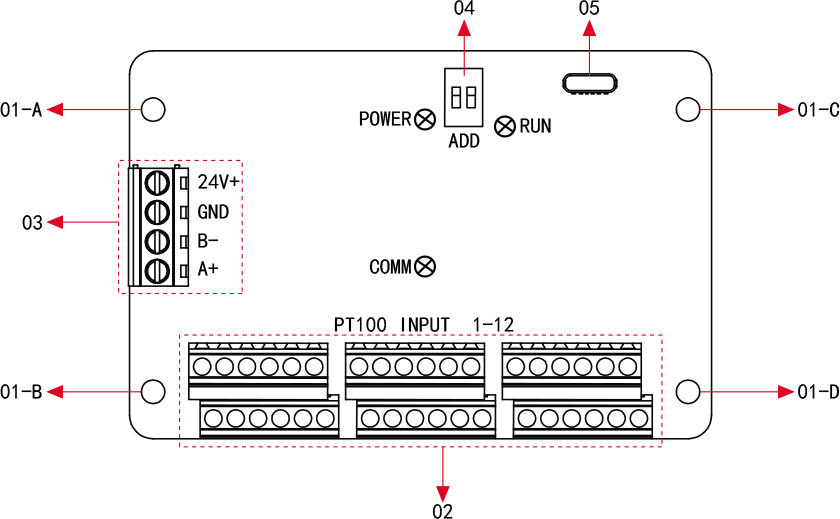

1、温度采集模块接口说明
| 编号 | 定义 | 说明 | 备注 |
| 01 | 固定螺孔 | 01-A/B/C/D：四个采集板固定螺孔（φ=4） | |
| 02 | 传感器通道 | 02：分单/双面接线端子，用于连接PT100型温度传感器接入 | |
| 03 | 电源输入接口 | 供电：支持10～30VDC（+24V=正极，GND=负极） | |
| 04 | 485 地址选择 | 选择采集板不同的通讯地址0x01～0x04 | |
| 05 | 接口升级 | 用于设备固件升级 |

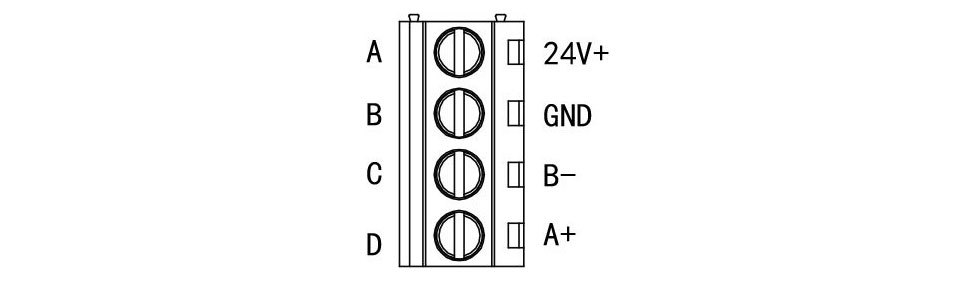

2、电源与RS485接线说明
| 编号 | 定义 | 说明 |
| A | +24V | 电源正极输入端 |
| B | GND | 电源负极输入端 |
| C | B- | 上行RS485-端，对接PLC或我司温度控制器 |
| D | A+ | 上行RS485+端，对接PLC或我司温度控制器 |
3、传感器接线说明

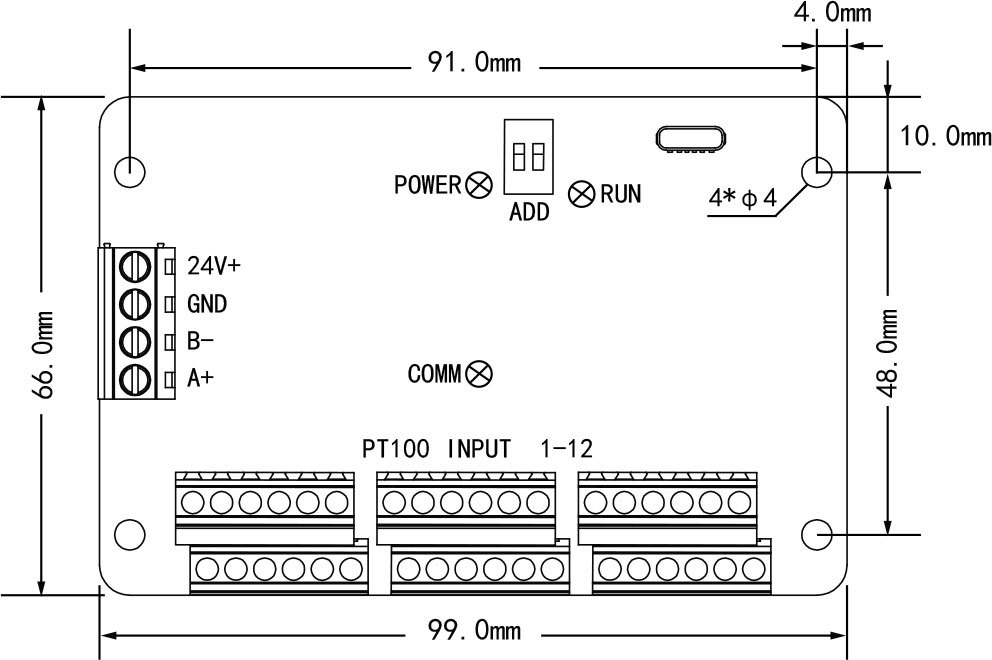

外观及安装尺寸(单位:mm)
40路接线图
1、温度采集模块接口说明
| 编号 | 定义 | 说明 | 备注 |
| 01 | 固定螺孔 | 01-A/B/C/D：四个采集板固定螺孔（φ=4） | |
| 02 | 传感器通道 | 02：分单/双面接线端子，用于连接PT100型温度传感器接入 | |
| 03 | 电源输入接口 | 供电：支持10～30VDC（+24V=正极，GND=负极） | |
| 04 | 485 地址选择 | 选择采集板不同的通讯地址0x01～0x04 | |
| 05 | 接口升级 | 用于设备固件升级 |
2、电源与RS485接线说明
| 编号 | 定义 | 说明 |
| A | +24V | 电源正极输入端 |
| B | GND | 电源负极输入端 |
| C | B- | 上行RS485-端，对接PLC或我司温度控制器 |
| D | A+ | 上行RS485+端，对接PLC或我司温度控制器 |
3、传感器接线说明
外观及安装尺寸(单位:mm)
