信息更新： 2025-08-14

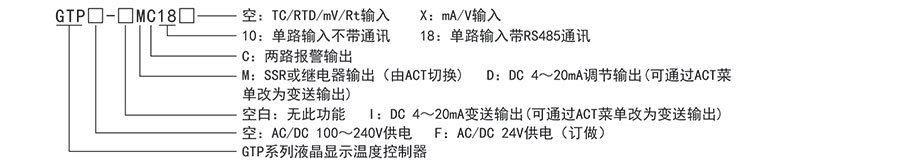

型号说明
型号种类
| 产品型号 | 0UT1主控输出 | 报警输出 | 变送电流 | 通讯 | 辅助电源 | 编码 | ||||
| RELAY | SSR | 4~20mA | AL1/OUT2 | AL2 | AL3 | 4~20mA | RS485 | 24V | ||
| GTP□-IMC18□ | ● | ● | ● | ● | ● | ○ | ● | ● | B0550GTP01 | |
| GTP□-MC18□ | ● | ● | ● | ● | ● | ● | B0430GTP01 | |||
| GTP□-IMC10□ | ● | ● | ● | ● | ● | ○ | ● | B0430GTP01 | ||
| GTP□-MC10□ | ● | ● | ● | ● | ● | B0310GTP01 | ||||
□:确省“空”输入信号为TC/RTD/mV/Rt;选“X”输入信号4~20mA/0~10V ●:标准配置功能 ○:有此功能但与其他功能复用，本系列控制器只有一路DC 4~20mA输出但可以通过ACT菜单配置用于主控输出或变送输出。 | ||||||||||
技术参数
1、电气参数表:
| 采样速度 | 2 次每秒 |
| 继电器容量 | AC 250V /3A 额定负载寿命大于10万次 |
| 供电电源 | AC/DC100~240V(85-265V)，DC 24V |
| 整机功耗 | <10VA |
| 固态继电器输出 | DC 24V 脉冲电平，带载<30mA |
| 电流输出 | DC 4~20mA 带载小于500Ω |
| 通信接口 | RS485 接口 Modbus-RTU 协议 |
| 绝缘电阻 | 输入、输出、电源对机壳>20MQ(SSR输出除外) |
| 静电放电 | IEC/EN61000-4-2 Contact±4KV /Air±8KV perf.Criteria B |
| 脉冲群抗扰度 | IEC/EN61000-4-4±2KV perf.Criteria B |
| 浪涌抗扰度 | IEC/EN61000-4-5±0.5KV perf.Criteria B |
| 电压暂降及短时中断抗扰度 | IEC/EN61000-4-29 0%~70% perf.Criteria B |
| 隔离耐压 | 信号输入与输出及电源 1500VAC 1min 注:SSR输出的时候需要使用带隔离保护的固态继电器 |
| 停电数据保护 | 10年，可写数据次数100万次 |
2、非电气参数表:
| 面板防护等级 | IP65(IEC60529) |
| 面贴材质 | PC (F150/F200) |
| 整机重量 | 约 400g |
| 机壳材质 | 外壳与面板基架 PC/ABS(难燃度 UL94V-0) |
| 安全标准 | IEC61010-1过电压分类II，污染等级2，等级II(加强绝缘) |
| 周围环境条件 | 室内使用，温度:0~50℃ 无结露湿度:<85%RH，海拔小于 2000m |

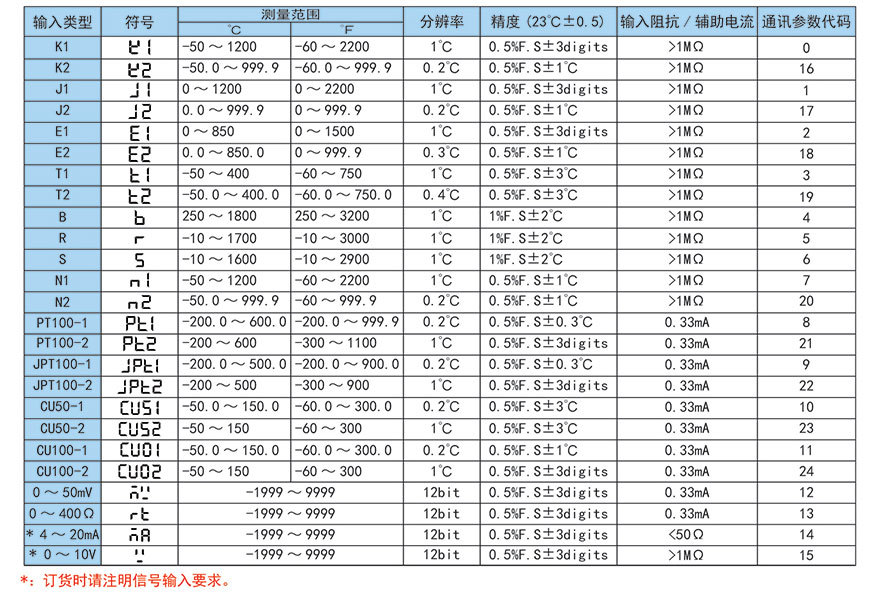

测量信号参数表

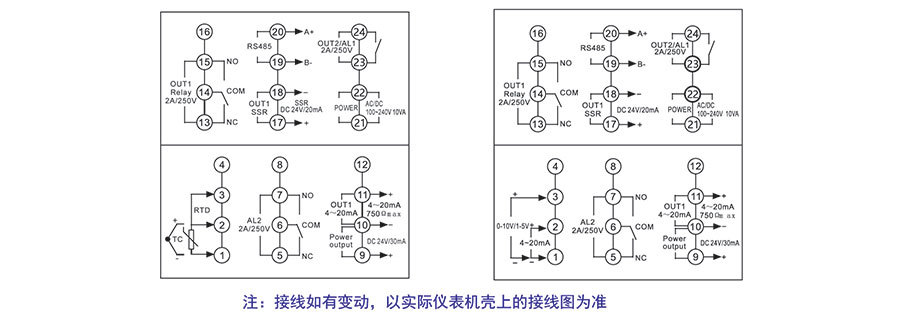

接线图

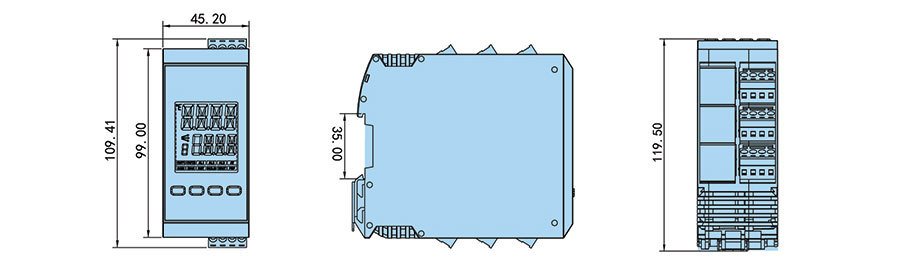

外观及安装尺寸(单位:mm)
