DS9E、DS7E系列电力仪表

零售价

市场价

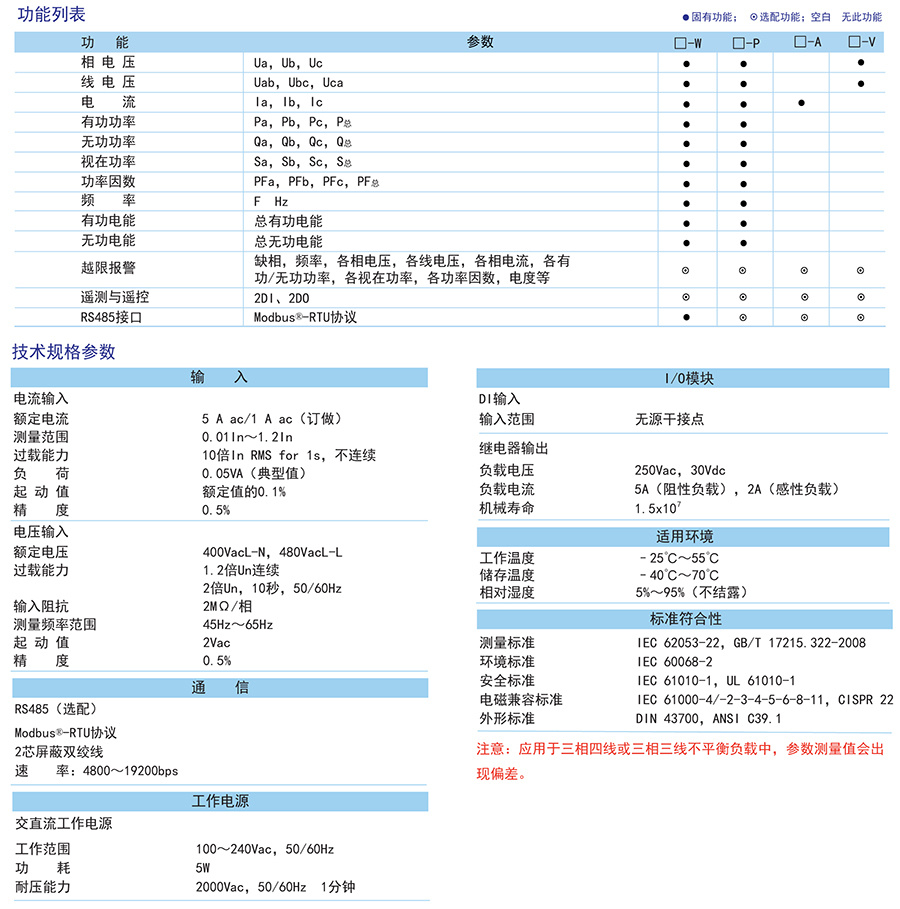

数码管显示测量项目:三相电力网络电压/电流/有功功率/无功功率 / 频率 / 功率因数等 2路开关量输入和2路开关量输出（DS7E二选一）真有效值测量具有RS485数字接口，采用Modbus RTU通信协议

产品分类：电力仪表产品展示

关键词：

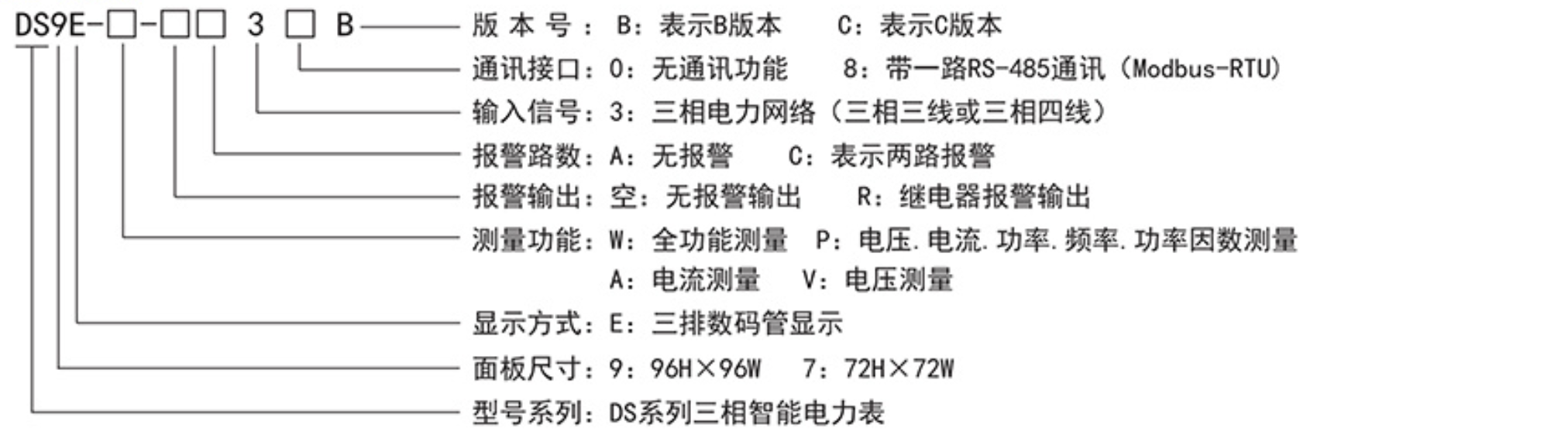

D S 9 E - ▢ - ▢ ▢ 3 ▢

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①名称：DS系列三相智能电力表

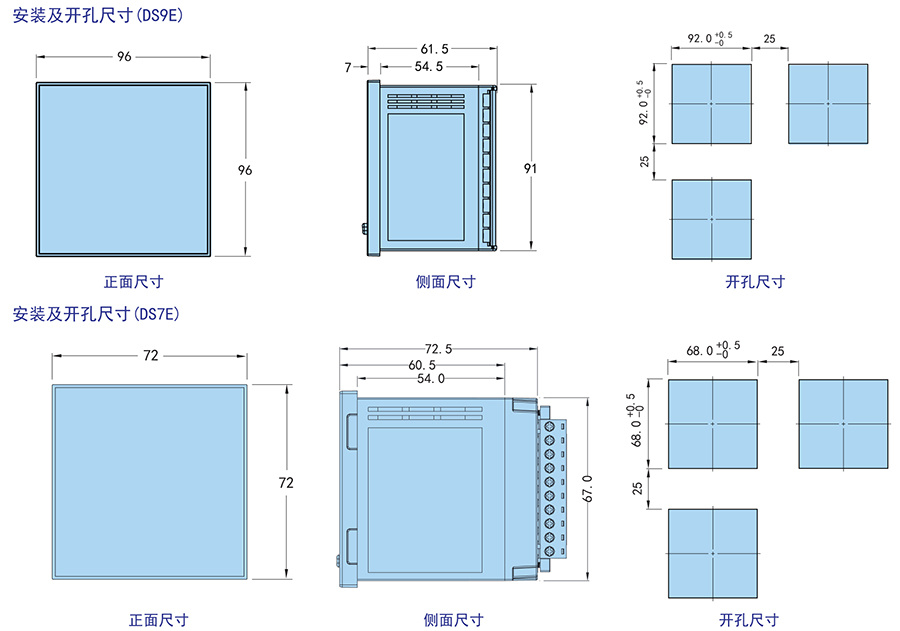

②尺寸：9：96H×96W 7：72H×72W

③显示方式：E：三排数码管显示

④测量功能：P：电压、电流、功率、频率、功率因数测量 A：电流测量 V：电压测量

⑤输出类型：R：继电器输出空：无输出

⑥报警路数：A：无报警 C：两路报警

⑦测量单元：3：三相网络输入（三相三线或三相四线）

⑧通讯：0：无通讯 8：一路RS485通讯（Modbus-RTU）

型号种类（DS9E)

型号	报警(遥信)	遥测	通讯功能	功能	输入	编码
DS9E-W-RC38 B	2 D0	2 D1	RS485	全参数测量	10~480V(L-L) 0.02~6A	A0720DS9E03
DS9E-W-A38 B	无	2 D1	RS485			A0680DS9E03
DS9E-W-A30 B	无	无	无			AO60ODS9EO3
DS9E-P-RC38 B	2 D0	2 D1	RS485	电压、电流、功率、频率、功率因数、电能	10~480V(L-L) 0.02~6A	A0650DS9E03
DS9E-P-A38 B	无	2 D1	RS485			A0610DS9E03
DS9E-P-A30 B	无	无	无			A0510DS9E03
DS9E-A-RC38 B	2 D0	2 D1	RS485	电流测量	0.02~6A	A0540DS9E03
DS9E-A-A38 B	无	2 D1	RS485			AO5OODS9E03
DS9E-A-A30 B	无	无	无			A0430DS9E03
DS9E-V-RC38 B	2 D0	2 D1	RS485	电压测量	10~480V(L-L)	A0540DS9E03
DS9E-V-A38 B	无	2 D1	RS485			AO5OODS9EO3
DS9E-V-A30 B	无	无	无			A0430DS9E03

型号种类（DS7E)

型号	报警(遥信)	遥测	通讯功能	功能	输入	编码
DS9E-W-RC38 B	2 D0	无	RS485	全参数测量	10~480V(L-L) 0.02~6A	A0720DS9E03
DS9E-W-A38 B	无	2 D1	RS485			A0680DS9E03
DS9E-W-A30 B	无	无	无			AO60ODS9EO3
DS9E-P-RC38 B	2 D0	2 D1	RS485	电压、电流、功率、频率、功率因数、电能	10~480V(L-L) 0.02~6A	A0650DS9E03
DS9E-P-A38 B	无	无	RS485			A0610DS9E03
DS9E-P-A30 B	无	无	无			A0510DS9E03
DS9E-A-RC38 B	2 D0	2 D1	RS485	电流测量	0.02~6A	A0540DS9E03
DS9E-A-A38 B	无	无	RS485			AO5OODS9E03
DS9E-A-A30 B	无	无	无			A0430DS9E03
DS9E-V-RC38 B	2 D0	2 D1	RS485	电压测量	10~480V(L-L)	A0540DS9E03
DS9E-V-A38 B	无	2 D1	RS485			AO5OODS9EO3
DS9E-V-A30 B	无	无	无			A0430DS9E03
注:DS7E因为端子数量有限，-RC38默认为200、不带DI功能，带要DI功能请订购-A38的信号（-A38无D0功能）。

编号

文件名

预览

下载

DS7E系列三相智能电力仪表操作说明书（C版）

DS7E系列三相智能电量仪表操作说明书（A版已停产）

DS7E系列三相智能电力仪表操作说明书（B版已停产）
