产品描述
相关下载
信息更新：

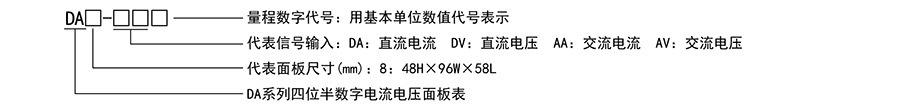

型号说明
型号种类
| 型号 | 面板尺寸 | 常规量程 | 编码 |
| DK8-AV□ | 48Hx96Wx58L | 交流电压:20V/200V/600V | B0300DA01 |
| DK8-DV□ | 直流电压:0.2V/2V/20V/200V/600V | B0300DA01 | |
| DK8-AA□ | 交流电流:0.2A/2A/20A/200A | B0300DA01 | |
| DK8-DA□ | 直流电流:0.0002A/0.002A/0.02A/0.2A/2A/20A | B0300DA01 |
技术参数
| 输入参数 | 具体见各量程参数说明 |
| 精度 | AC:±0.3%F.S±3Digits DC:±0.2%F.S±3Digits |
| A/D转换 | 双重积分 |
| 采样速度 | 约2.5次/秒 |
| 输入阻抗 | 具体请见量程参数列表 |
| 显示范围 | 0~±19999，小数点可通过内PCB板跳针切换 |
| 显示 | 四位半红色0.56寸数码管 |
| 显示溢出 | 显示“1”或“-1” |
| 使用环境 | 0℃~50℃ 35~85%RH |
| 存储环境 | -20℃~60℃ 35~90%RH |
| 电源 | AC 100~240V50/60Hz |
| 消耗功率 | ≤3W |
| 耐压强度 | AC 1500v 1min50Hz |
| 绝缘阻抗 | 100MΩ DC 500V |
| 外型尺寸 | 48Hx96Wx58L |
| 震动 | 扫频振动:10~50HZ |
| 重量 | 0.5kg |
各量程参数列表
| 测量类型 | 量程 | 输入方式 | 分辨力 | 输入阻抗 | 交流精度等级 | 直流精度等级 |
| 电压信号 | 200mV | 直接输入 | 0.01mV | 200KΩ | ±0.3%F.S ±3Digits | ±0.2%F.S ±3Digits |
| 2V | 直接输入 | 0.1mV | 2MΩ | ±0.3%F.S ±3Digits | ±0.2%F.S ±3Digits | |
| 20V | 直接输入 | 1mV | 2MΩ | ±0.3%F.S ±3Digits | ±0.2%F.S ±3Digits | |
| 200V | 直接输入 | 10mV | 2MΩ | ±0.3%F.S ±3Digits | ±0.2%F.S ±3Digits | |
| 600V | 直接输入 | 100mV | 5.1MΩ | ±0.5%F.S ±3Digits | ±0.3%F.S ±3Digits | |
| 电流信号 | 2mA | 直接输入 | 0.0001mA | 100Ω | ±0.3%F.S ±3Digits | ±0.2%F.S ±3Digits |
| 20mA | 直接输入 | 0.001mA | 10Ω | ±0.3%F.S ±3Digits | ±0.2%F.S ±3Digits | |
| 200mA | 直接输入 | 0.01mA | 1Ω | ±0.3%F.S ±3Digits | ±0.2%F.S ±3Digits | |
| 2A | 直接输入 | 0.1mA | 0.2Ω | ±0.3%F.S ±3Digits | ±0.2%F.S ±3Digits | |
| AC 5A及以上 | AC 0~5A输入(变比显示) | 1mA | 2mΩ | ±0.3%F.S ±3Digits | ||
| DC 2A以上 | DC 0~75mV输入(变比显示) | 1mA | 100KΩ | ±0.2%F.S ±3Digits | ||
| 注:需要测量电压大于600V时，经100V变比电压互感器变比为AC 0~100V输入，仪表显示变比值。 | ||||||

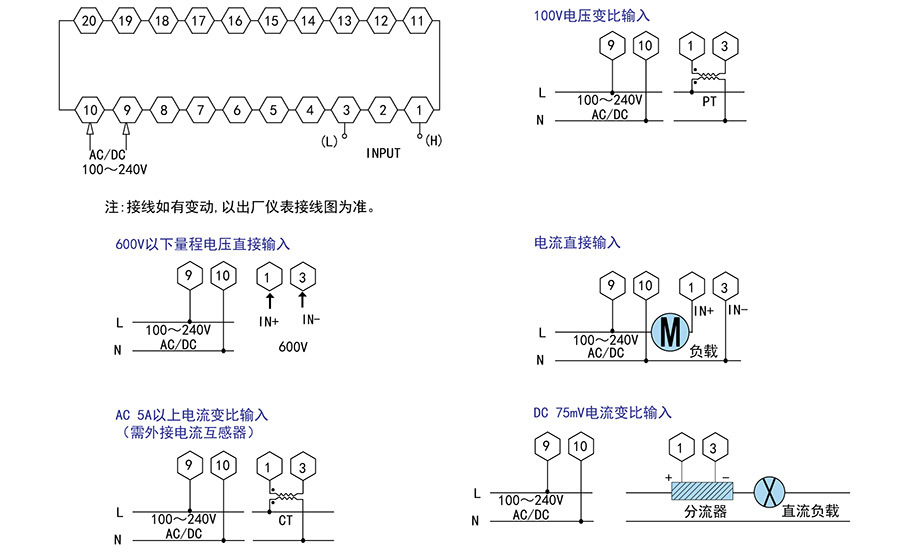

接线图

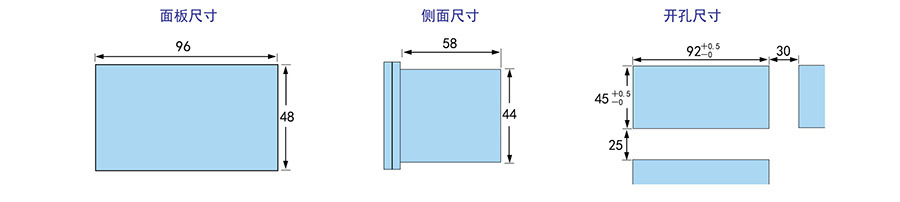

外观及安装尺寸(单位:mm)
