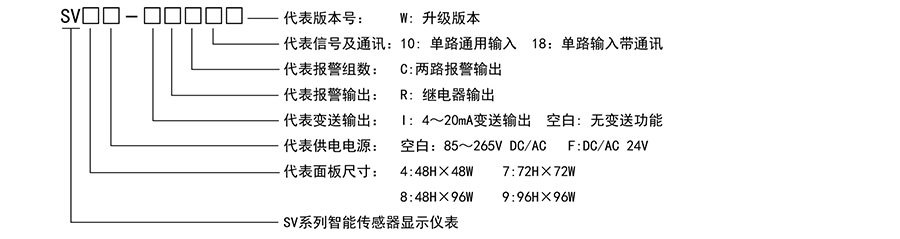

型号说明
型号种类
| 型号 | 报警路数 | 变送输出 | 隔离通讯 | 编码 |
| SV4/7/8/9-RC10W | 2路 | 无 | 无 | B0380SVW02 |
| SV4/7/8/9-IRC10W(DC10W) | 2路 | 4~20mA | 无 | B0450SVW02 |
| SV4/7/8/9-RC18W | 2路 | 无 | RS485 | B0510SVW02 |
| SV4/7/8/9-IRC18W(DC18W | 2路 | 4~20mA | RS485 | B0570SVW02 |
技术参数
| 显示及菜单 | 显示位数 | 4位 |
| 显示范围 | -1999~9999 | |
| 输入信 | 输入类型 | 热电偶、热电阻通用输入 标准模拟量信号输入(具体见下表) |
| 测量精度 | 0.5%FS | |
| 分辨率 | 可自由设置 | |
| 采样速度 | 2.5次/秒 | |
| 变送输出 | 输出点数 | 1路 |
| 输出类型 | 4~20mA | |
| 范围及带载 | 负载电阻600Ωmax | |
| 输出精度 | 0.5%FS | |
| 分辨率 | 0.01mA 12位 | |
| 辅助电压输出 | 电压 | DC 24V |
| 容量 | 60mA max | |
| 继电器输出 | 带载能力 | 3A/250V AC |
| 电气寿命 | 10万次 | |
| 机械寿命 | 100万次 | |
| 通讯 | 通讯协议 | RS-485 ModBUS-RTU |
| 波特率 | 4800bps,9600bps | |
| 地址范围 | 1-247 | |
| 通讯延时 | 无 | |
| 供电电源 | 电压 | 100~240V AC/DC50/60Hz |
| 功耗 | ≤5W | |
| 防护等级 | 面板 | IP54 |
| 机身 | - | |
| 工作环境 | 工作环境 | 0~50℃ <85%RH |
| 储存环境 | -20~60℃ <85%RH | |
| 结构 | 振动 | 10~55Hz X\Y\Z 0.75mm |
| 螺丝扭力 | 0.74n.m~0.9n.m | |
| 安全 | 抗电强度 | 2000VAC 50/60Hz 1分钟 |
| 绝缘电阻 | 100MΩ DC 500V | |
| 静电放电 | 3级 | |
| EMC | 脉冲群抗干扰 | 4级 各模式±4000VP-P |
| 雷击浪涌 | 3级 N-L ±2000V | |
| 周波跌落 | 3级 |

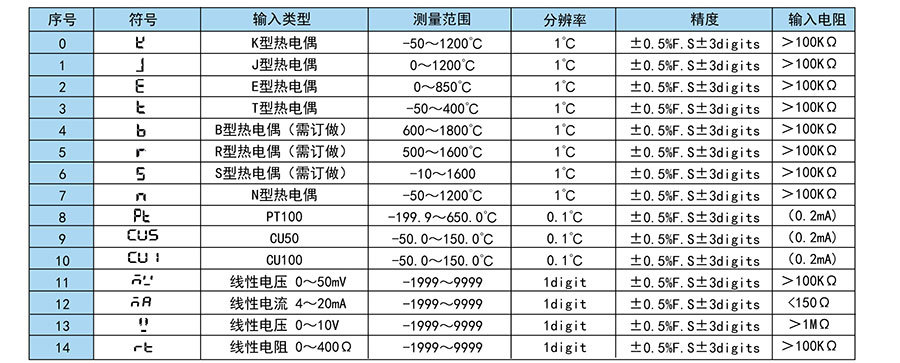

输入参数

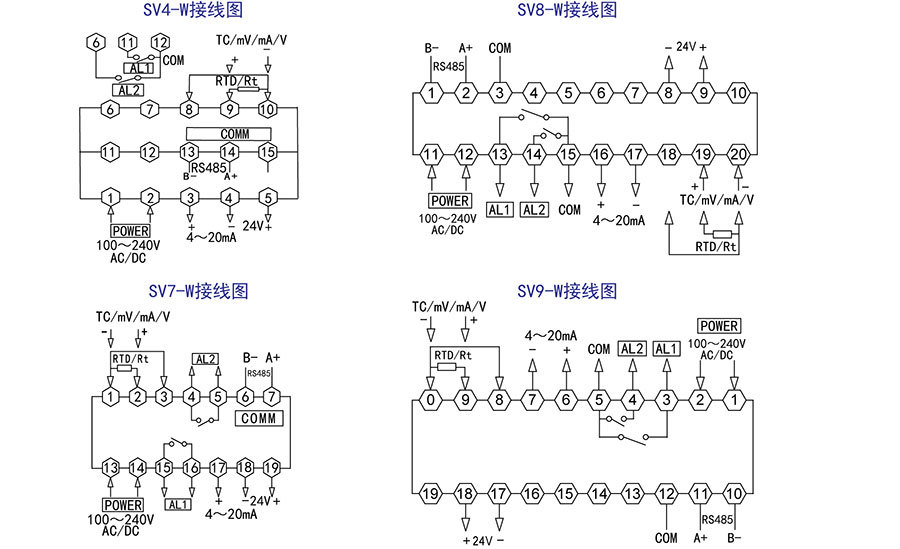

接线图

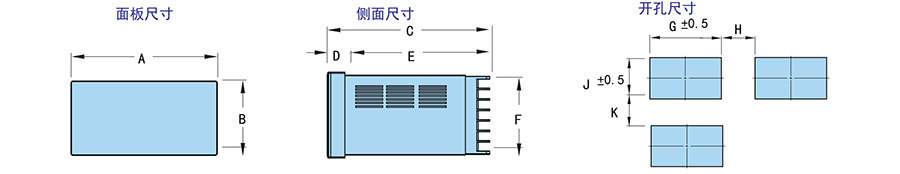

外观及安装尺寸(单位:mm)
| 型号 | A | B | C | D | E | F | G | H（Min） | J | K（Min） |
| 4:(48*48) | 48 | 48 | 97.5 | 6.5 | 91 | 45 | 45.5 | 25 | 45.5 | 25 |
| 7:(72*72) | 72 | 72 | 97.5 | 9 | 88.5 | 67 | 67.5 | 25 | 67.5 | 25 |
| 8:(48*96) | 96 | 48 | 97.5 | 9 | 88.5 | 44.5 | 92 | 25 | 45.5 | 25 |
| 9:(96*96) | 96 | 96 | 97.5 | 9 | 88.5 | 91.5 | 92 | 25 | 92 | 25 |
