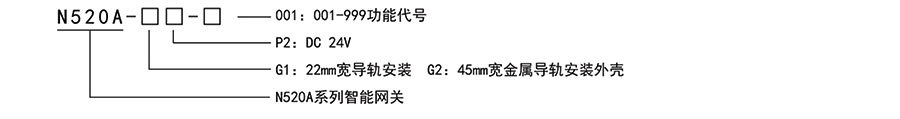

型号说明
型号种类
| 产品型号 | 安装方式 | 电源 | 以太网接口 | RS485串口 | 485串口数量 | 编码 |
| N520A-G1P2-001 | G1 | P2 | E1 | C2 | 01 | B0465N520A01 |
| N520A-G1P2-002 | G1 | P2 | E1 | C2 | 02 | B0565N520A01 |
| N520A-G1P2-003 | G1 | P2 | E1 | C2 | 04 | B0865N520A01 |
通信输出模块代号说明
| 代号 | 名称 | 功能说明 |
| C2 | RS485通信 | DC-DC全隔离RS485通信模块 |
| E1 | 单网口TCP协议 | 单个RJ45网络接口，ModbusTCP通信协议 |
| E2 | 双网口TCP协议 | 两个RJ45网络接口，ModbusTCP通信协议 |
通信输出模块代号说明
| 代号 | 名称 | 功能说明 |
| 01 | 1路串口 | 1路串行通信接口 |
| 02 | 2路串口 | 2路串行通信接口 |
| 04 | 4路串口 | 4路串行通信接口 |
技术参数
| 供电电源 | DC 24(18-36V) |
| 整机功耗 | <6VA |
| 周围环境条件 | 室内使用，温度:0~50℃ 无结露，湿度:<85%RH，海拔<2000m |
| 存贮环境 | -10~ 60℃.无结露 |
| 通讯接口 | RS485接口，Modbus-RTU协议;RJ45网口，Modbus-TCP协议; |
| 绝缘电阻 | 网口、通讯接口、电源对机壳 >20MΩ |
| 静电放电 | IEC/EN61000-4-2 Contact ±4KV/Air ±8KVperf.Criteria B |
| 脉冲群抗扰度 | IEC/EN61000-4-42KVperf.Criteria B |
| 隔离耐压 | DC500v 1min |
| 整机重量 | 约160g |
| 机壳材质 | PA66-FR(难燃度 UL94V-0) |
| 面板材质 | PVC 胶片 |
| 安全标准 | IEC61010-1过电压分类1，污染等级2，等级1(基本绝缘) |
| 默认 IP 地址 | 192.168.3. 30 |

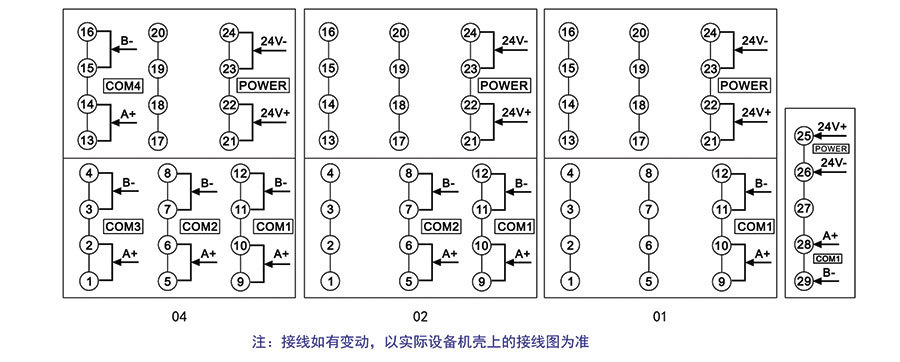

接线图

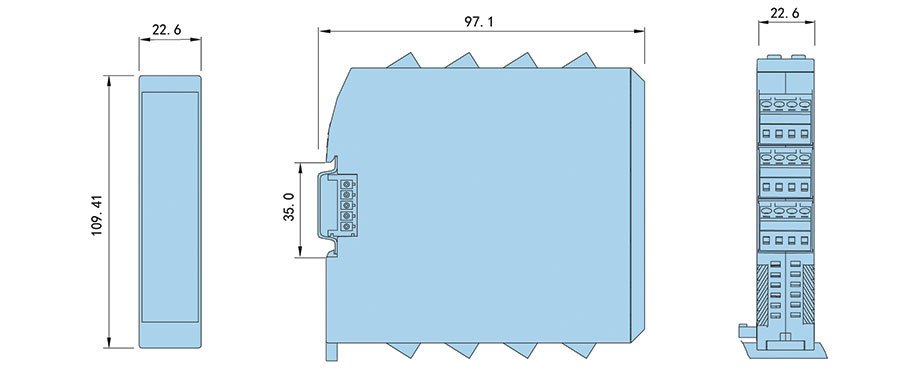

外观及安装尺寸(单位:mm)
