TP系列专业型智能温控仪表

零售价

市场价

UL认证可选，新增以太网通信功能，9尺寸有效超亮度全视角LCD段码液晶屏短机壳设计，标配前后防护盖，全新设计快速安装固定支架内置TPID微分先知引擎，具有响应速度快，控温稳定，性能好的特点 0.3级测量精度，支持常见工业热电偶和常见工业热电阻具有控制输出、报警输出、变送输出、RS485通信等功能多种PID控制算法可供选择，且具有自整定PID最优参数的功能本产品使用于需要加热、加热冷却、冷却控制的应用场景

产品分类：温控仪表产品展示

关键词：

控制仪表

天猫商城京东商城

产品咨询

型号说明

TP 9 F - I R C 18 X

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①名称：TP系列专业型液晶显示温度控制器

②尺寸：4：48W×48H×73L 6：48W×96H×73L 7：72W×72H×73L 8：96W×48H×73L 9：96W×96H×73L

③供电：空：AC/DC 100~240V供电 F：AC/DC 24V供电（订做）

④变送输出：空白：无 I：DC 4~20mA变送输出(可通过ACT菜单改为变送输出，6、8、9尺寸有效）

⑤主控输出：M：SSR或继电器输出（由ACT切换）R：继电器输出 S：SSR输出 D：DC 4~20mA调节输出（通过ACT菜单切换变送输出）

⑥输出路数：B：一路报警输出 C：两路报警输出 D：三路报警输出（仅6/8/9尺寸可订做）
⑦通信：10：单路输入不带通信 18：单路输入带RS485通信 19：全隔离485通信（订做6/7/8/9尺寸有效) 16：以太网通信(9尺寸有效)

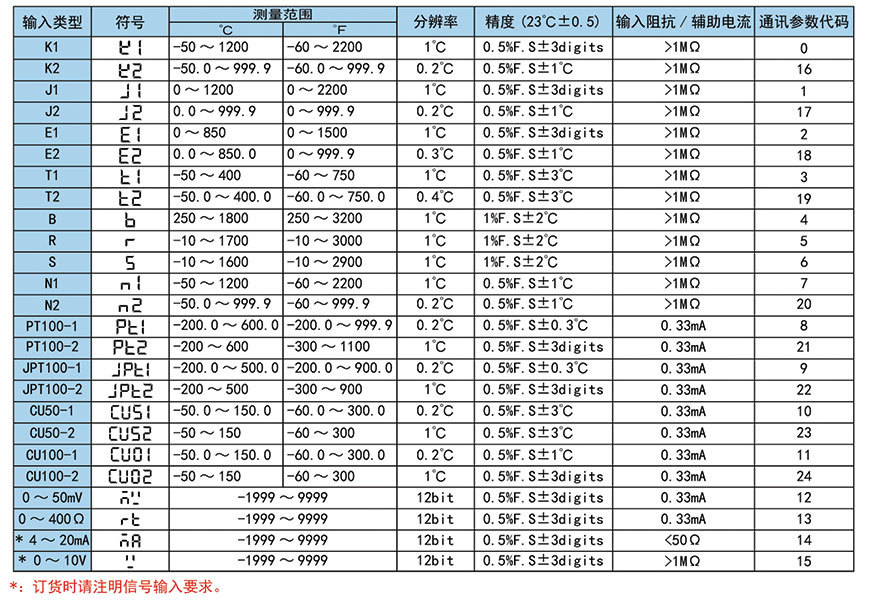

⑧输入类型：空：TC/RTD/mV/Rt输入 X：mA/V输入

注：6、8、9尺寸带三路报警时，无4~20mA功能；选型时注意。

型号种类

产品型号	0UT1主控输出			报警输出			变送电流	通信	馈电输出	输入信号
产品型号	RELAY	SSR	4~20mA	AL1/OUT2	AL2	AL3	4~20mA	RS485/TCP	DC24V	TC\|RTD	mA\|V
TP4-DC18			●	●	●		◎	RS485	●	●
TP4-DC18X			●	●	●		◎	RS485	●		●
TP4-DC10			●	●	●		◎		●	●
TP4-DC10X			●	●	●		◎		●		●
TP4-RC18	●			●	●			RS485		●
TP4-RC18X	●			●	●			RS485			●
TP4-SC18		●		●	●			RS485		●
TP4-SC18X		●		●	●			RS485			●
TP4-MC10	●	●		●	●					●
TP4-MC10X	●	●		●	●						●
TP7-DC18			●	●	●		◎	RS485	●	●
TP7-DC18X			●	●	●		◎	RS485	●		●
TP7-DC10			●	●	●		◎		●	●
TP7-DC10X			●	●	●		◎		●		●
TP7-MC18	●	●		●	●			RS485		●
TP7-MC18X	●	●		●	●			RS485			●
TP7-MC10	●	●		●	●					●
TP7-MC10X	●	●		●	●						●
TP6/8/9-IMC18	●	●		●	●		●	RS485	●	●
TP6/8/9-IMC18X	●	●		●	●		●	RS485	●		●
TP6/8/9-IMC10	●	●		●	●		●		●	●
TP6/8/9-IMC10X	●	●		●	●		●		●		●
TP6/8/9-DC18			●	●	●		◎	RS485	●	●
TP6/8/9-DC18X			●	●	●		◎	RS485	●		●
TP6/8/9-MC18	●	●		●	●			RS485		●
TP6/8/9-MC18X	●	●		●	●			RS485			●
TP6/8/9-MC10	●	●		●	●					●
TP6/8/9-MC10X	●	●		●	●						●
TP9-IMC16	●	●		●	●		●	TCP	●	●
TP9-DC16			●	●	●		◎	TCP	●	●
TP9-MC16	●	●		●	●			TCP		●

技术参数

1、电气参数表：

采样速度	2 次每秒
继电器容量	AC 250V /3A 额定负载寿命大于 10 万次
供电电源	AC/DC 100 ～ 240V （85-265V），DC 24V
整机功耗	< 10VA
固态继电器输出	DC 24V 脉冲电平，带载 <30mA
电流输出	DC 4~20mA 带载小于500Ω
通信接口	RS485接口， Modbus-RTU 协议；RJ45接口以太网通信，ModbusTCP协议
绝缘电阻	输入、输出、电源对机壳>20MΩ
静电放电	IEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.Criteria B
脉冲群抗扰度	IEC/EN61000-4-4 ±2KV perf.Criteria B
浪涌抗扰度	IEC/EN61000-4-5 ±2KV perf.Criteria B
电压暂降及短时中断抗扰度	IEC/EN61000-4-29 0% ～ 70% perf.Criteria B
隔离耐压	信号输入与输出及电源 AC3000V 1min， 60V 以下低压电路之间 AC500V，1min
停电数据保护	10年，可写数据次数 100 万次

2、非电气参数表：

面板防护等级	IP65(IEC60529)
面贴材质	PC(F150/F200)
整机重量	约 400g
机壳材质	外壳与面板基架 PC/ABS(难燃度 UL94V-0)
安规标准	IEC61010-1 过电压分类Ⅱ，污染等级 2，等级Ⅱ（加强绝缘）
周围环境条件	室内使用，温度：0 ～ 50℃ 无结露，湿度：＜85%RH，海拔小于 2000m

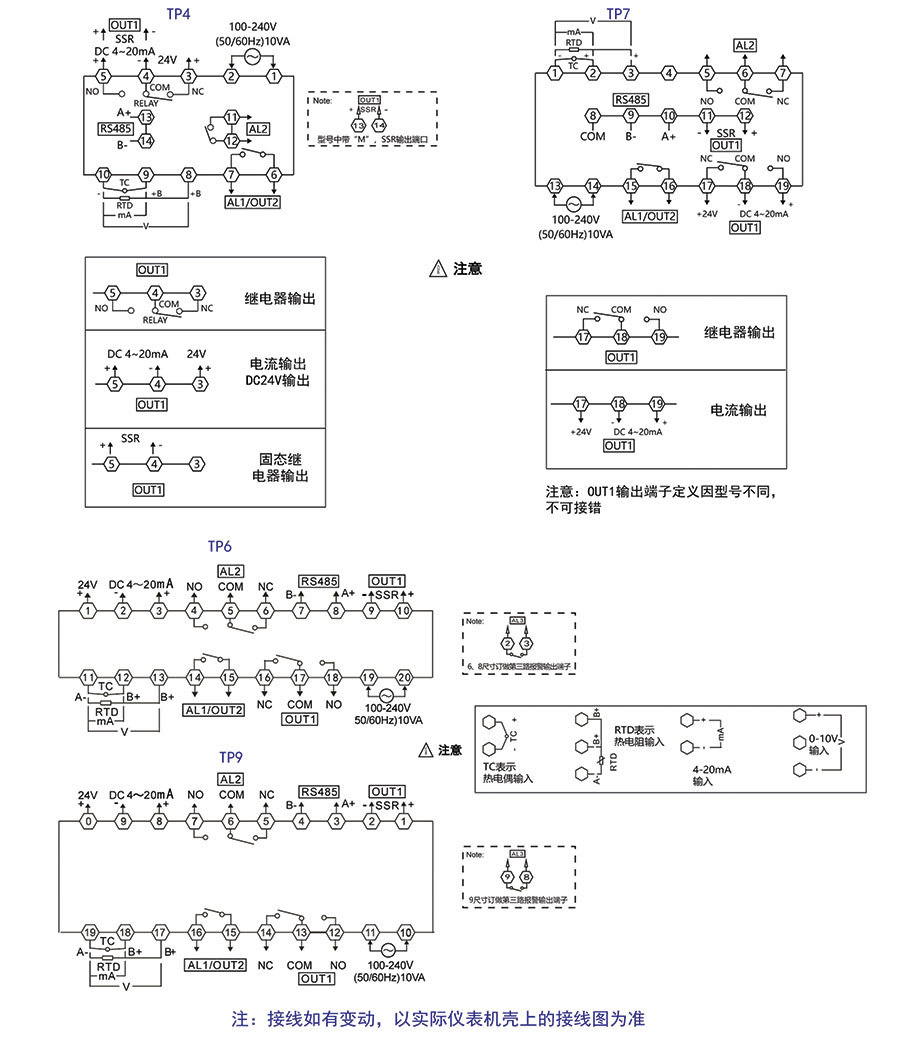

系列接线图

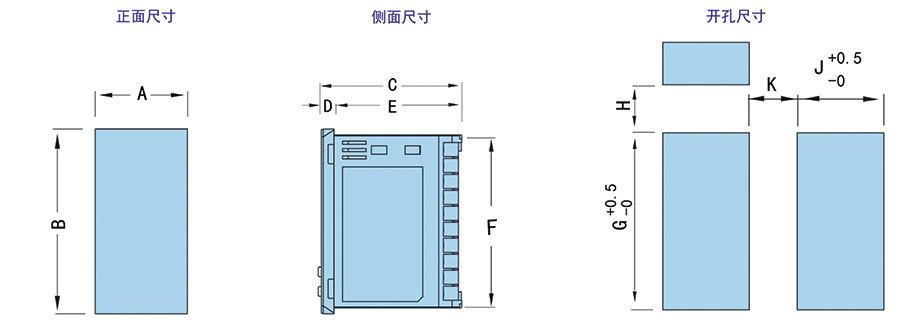

外观及安装尺寸(单位:mm)

型号	A	B	C	D	E	F	G	H（Min）	J	K（Min）
*4:(4848)**	48	48	73	6.5	66.5	44	45	25	45	25
*6:(9648)**	48	96	73	6.5	66.5	90	91.5	25	45	25
*7:(7272)**	72	72	73	6.5	66.5	66	67.5	25	67.5	25
*8:(4896)**	96	48	73	6.5	66.5	44	45	25	91.5	25
*9:(9696)**	96	96	73	6.5	66.5	90	91.5	25	91.5	25
